Schneider 18725 NG125H 3P 20A

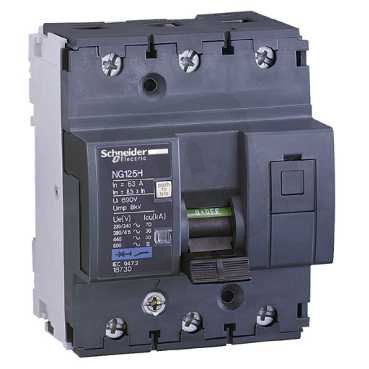

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 994,22 Kč
Cena po registraci:
6 245,28 Kč/ks
Po registraci bez DPH:
5 161,39 Kč
Vaše cena s DPH:
6 504,91 Kč/ks
Vaše cena bez DPH:
5 375,96 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0648423
- Kód dodavatele:
- 18725
- EAN:
- 3303430187257
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 415 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 1,5-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 70 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 2,7 W
Schneider 18725 NG125H 3P 20A
Schneider 18725 NG125H 3P je modulární jistič typu C pro AC/DC s jmenovitým proudem 20 A a jmenovitým napětím 415 V, o šířce 4,5 modulu.
Nabízí vypínací schopnost Icu 36 kA (400 V) a 70 kA (230 V), izolační napětí Ui 690 V, impulzní odolné napětí Uimp 8 kV a pracuje na frekvenci 50–60 Hz při provozní teplotě -30–70 °C.
Má stupeň krytí IP20, stupeň znečištění 3, umožňuje připojení pevných vodičů 1,5–50 mm2 a vícežilových 1–35 mm2, podporuje doplňkovou výbavu (ano), ne spíná N vodič a má vestavnou hloubku 47 mm.
Proč si vybrat tento jistič?
- Je určen pro napětí AC/DC, tedy pro střídavé i stejnosměrné aplikace.
- Charakteristika vypínání C je vhodná pro obvody s krátkodobými náběhovými proudy.
- Jmenovitý proud 20 A chrání obvody s odpovídajícím proudovým zatížením.
- Třípólové provedení s 3 póly slouží k ochraně třífázových obvodů.
- Zabírá na liště DIN šířku 4,5 modulů, takže šetří místo v rozváděči.
Interní název produktu
18725 NG125H 3P 20A
Podrobný popis produktu
18725
Miniaturní jistič, Acti9 NG125H, 3P, 20A, charakteristika C, 36kA (IEC/EN 60947-2)
Miniaturní jistič, Acti9 NG125H, 3P, 20A, charakteristika C, 36kA (IEC/EN 60947-2)
