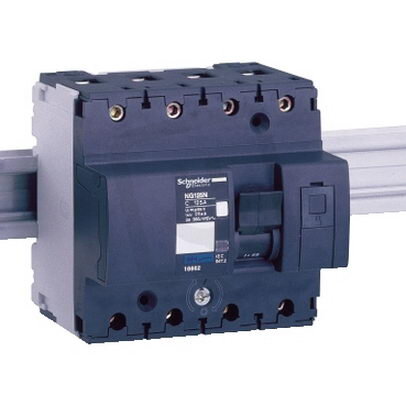

Schneider 18672 NG125N jistič 4P 80A D
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
13 260,72 Kč
Cena po registraci:
11 840,36 Kč/ks
Po registraci bez DPH:
9 785,42 Kč
Vaše cena s DPH:
12 332,76 Kč/ks
Vaše cena bez DPH:
10 192,36 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331536
- Kód dodavatele:
- 18672
- EAN:
- 3303430186724
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 16-70 mm2
- Průřez vícežilového připojení:
- 10-50 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
- Ztrátový výkon:
- 5,6 W
Schneider 18672 NG125N jistič 4P 80A D
Schneider 18672 NG125N (EAN: 3303430186724) je čtyřpólový jistič 4P s jmenovitým proudem 80 A a charakteristikou D, vhodný pro AC/DC provoz při jmenovitém napětí 400 V.
Má vypínací zkratovou schopnost Icu 25 kA (400 V) a 50 kA (230 V), izolační napětí 690 V a impulzní odolnost 8 kV, navíc spíná N vodič.
Podporuje připojení pevného vodiče 16–70 mm2 a vícežilového 10–50 mm2, má modulární šířku 6, vestavěnou hloubku 47 mm, ztrátový výkon 5,6 W, provozní teplotu -30–70 °C a lze k němu dodat doplňkovou výbavu.
Proč si vybrat tento jistič?
- Je určen pro jmenovitý proud 80 A, vhodný do silnějších obvodů.
- Poskytuje ochranu pro 4 póly, tedy pro čtyřpólová zapojení (4P).
- Má spouštěcí charakteristiku D, vhodnou pro obvody s vyššími záběrovými proudy (např. motory).
- Kompatibilní s napětím AC/DC, lze jej použít ve střídavých i stejnosměrných aplikacích.
- Zabírá na liště DIN šířku 6 modulů, což usnadňuje plánování rozvaděče.
Interní název produktu
18672 NG125N ji.4P 80A D
Podrobný popis produktu
18672
Miniaturní jistič, Acti9 NG125N, 4P, 80A, charakteristika D, 25kA (IEC/EN 60947-2)
Miniaturní jistič, Acti9 NG125N, 4P, 80A, charakteristika D, 25kA (IEC/EN 60947-2)
