Schneider 18669 NG125N jistič 3P 80A D

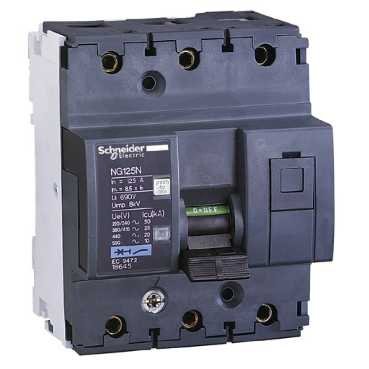

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 276,15 Kč
Cena po registraci:
8 282,72 Kč/ks
Po registraci bez DPH:
6 845,22 Kč
Vaše cena s DPH:
8 627,11 Kč/ks
Vaše cena bez DPH:
7 129,84 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331533
- Kód dodavatele:
- 18669
- EAN:
- 3303430186694
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 16-70 mm2
- Průřez vícežilového připojení:
- 10-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
- Ztrátový výkon:
- 5,6 W
Schneider 18669 NG125N jistič 3P 80A D
Schneider 18669 NG125N je třípólový jistič s charakteristikou D a jmenovitým proudem 80 A (EAN: 3303430186694).
Určen pro střídavé i stejnosměrné napětí s jmenovitým napětím 400 V, izolačním napětím Ui 690 V a impulzní odolností 8 kV, se zkratovou spínací schopností Icu 25 kA (400 V) a 50 kA (230 V).
Modulární šířka 4,5, stupeň krytí IP20, vestavěná hloubka 47 mm, připojení pevného vodiče 16–70 mm2 a vícežilového 10–50 mm2, provozní teplota -30–70 °C a možnost doplňkové výbavy; neutrální vodič se nepřepíná.
Proč si vybrat tento jistič?
- Díky typu napětí AC/DC je možné jistič použít ve střídavých i stejnosměrných obvodech.
- Charakteristika spouštění D je navržena pro aplikace s vyššími spouštěcími proudy, například u motorů nebo transformátorů.
- Jmenovitý proud 80 A určuje úroveň ochrany proti přetížení a zkratu v daném obvodu.
- Třípólové provedení s 3 póly umožňuje ochranu všech fázových vodičů v třífázových systémech.
- Kompaktní modulární šířka 4,5 modulů usnadňuje montáž do standardního rozvaděče a šetří místo.
Interní název produktu
18669 NG125N ji.3P 80A D
Podrobný popis produktu
18669
Miniaturní jistič, Acti9 NG125N, 3P, 80A, charakteristika D, 25kA (IEC/EN 60947-2)
Miniaturní jistič, Acti9 NG125N, 3P, 80A, charakteristika D, 25kA (IEC/EN 60947-2)
