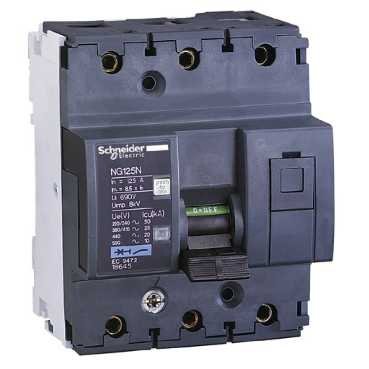

Schneider 18664 NG125N jistič 3P 100A B
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 508,39 Kč
Cena po registraci:
6 704,36 Kč/ks
Po registraci bez DPH:
5 540,79 Kč
Vaše cena s DPH:
6 983,09 Kč/ks
Vaše cena bez DPH:
5 771,15 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331528
- Kód dodavatele:
- 18664
- EAN:
- 3303430186649
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 100 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 16-70 mm2
- Průřez vícežilového připojení:
- 10-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
- Ztrátový výkon:
- 5,2 W
Schneider 18664 NG125N jistič 3P 100A B
Jistič Schneider 18664 NG125N (EAN 3303430186649) třípólový 3P s charakteristikou B a jmenovitým proudem 100 A je určen pro AC/DC provoz při jmenovitém napětí 400 V.
Má modulární šířku 4,5, krytí IP20, vypínací zkratovou schopnost Icu 25 kA (400 V) a 50 kA (230 V) a podporuje možnost doplňkové výbavy.
Umožňuje připojení pevného vodiče 16–70 mm² nebo vícežilového 10–50 mm², izolační napětí Ui 690 V a provoz v rozsahu teplot -30–70 °C.
Proč si vybrat tento jistič?
- Vhodný pro provoz na střídavé i stejnosměrné napětí (AC/DC), takže se hodí do různých typů instalací.
- Má charakteristiku B, určenou pro ochranu obvodů s nízkými spouštěcími proudy.
- Jmenovitý proud 100 A poskytuje ochranu pro silněji zatížené větve.
- Má 3 chráněné póly, které kryjí všechny tři fáze trojfázového rozvodu.
- Modulární šířka 4,5 modulu usnadňuje montáž do rozváděče s omezeným prostorem.
Interní název produktu
18664 NG125N ji.3P 100A B
Podrobný popis produktu
Tento produkt Acti9 NG125N je nízkonapěťový jistič. Jedná se o 3P jistič s 3 chráněnými póly a 100A jmenovitým proudem a vypínací charakteristikou B. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty až 25 kA při 380 V stř. na 415 V stř. v souladu s normou ENEC/IEC 60947-2 a při 380 V stř. na 415 kA vac dle normy EN/IEC 60947-2. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvody před zkratem a proudem přetížení. Je vhodná k izolaci v průmyslovém odvětví podle normy IEC/EN 60947-2. Porucha je signalizována červeným mechanickým světlem na přední straně jističe. Má elektrickou výdrž až 5 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 380 VAC až 415 VAC, 440 VAC nebo 500 VAC. Jmenovité izolační napětí Ui je 690 VAC. Impulzní výdržné napětí Uimp je 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 81 mm x (V) 103 mm x (H) 81 mm. Hmotnost je 0,72 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 70 °C.
