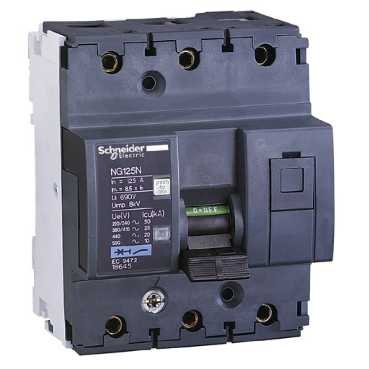

Schneider 18663 NG125N jistič 3P 80A B
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 234,76 Kč
Cena po registraci:
6 460,04 Kč/ks
Po registraci bez DPH:
5 338,88 Kč
Vaše cena s DPH:
6 728,62 Kč/ks
Vaše cena bez DPH:
5 560,84 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331527
- Kód dodavatele:
- 18663
- EAN:
- 3303430186632
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 16-70 mm2
- Průřez vícežilového připojení:
- 10-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
- Ztrátový výkon:
- 5,6 W
Schneider 18663 NG125N jistič 3P 80A B
Schneider 18663 NG125N jistič 3P (EAN 3303430186632) je určen pro AC/DC aplikace, má charakteristiku B, jmenovitý proud 80 A a jmenovité napětí 400 V.
Vypínací zkratová schopnost podle IEC 60947-2 činí 25 kA při 400 V a 50 kA při 230 V, izolační napětí 690 V, impulzní odolné napětí 8 kV a provozní frekvence je 50–60 Hz.
Jistič má modulární šířku 4,5, stupeň krytí IP20, umožňuje připojení pevného vodiče 16–70 mm2 a vícežilového 10–50 mm2, má možnost doplňkové výbavy, nepřepíná N vodič, není určený pro instalaci pod omítku a není výbuchu odolný.
Proč si vybrat tento jistič?
- Model Schneider 18663 NG125N má jmenovitý proud 80 A, vhodný pro obvody s vyšším zatížením.
- Jde o trojpólové provedení s 3 póly (3 chráněné), které zajišťuje ochranu všech fází současně.
- S charakteristikou B se chová předvídatelně při nárazových proudech a je vhodný tam, kde jsou očekávané malé proudy při zapnutí.
- Podporuje typ napětí AC/DC, takže může být použit ve střídavých i stejnosměrných instalacích.
- Má modulární šířku 4,5 modulů, což pomáhá šetřit místo v rozváděči.
Interní název produktu
18663 NG125N ji.3P 80A B
Podrobný popis produktu
Tento produkt Acti9 NG125N je nízkonapěťový jistič. Jedná se o 3P jistič s 3 chráněnými póly a 80A jmenovitým proudem a vypínací charakteristikou B. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty až 25 kA při 380 V stř. na 415 V stř. v souladu s normou ENEC/IEC 60947-2 a při 380 V stř. na 415 kA vac dle normy EN/IEC 60947-2. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvody před zkratem a proudem přetížení. Je vhodná k izolaci v průmyslovém odvětví podle normy IEC/EN 60947-2. Porucha je signalizována červeným mechanickým světlem na přední straně jističe. Má elektrickou výdrž až 5 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 380 VAC až 415 VAC, 440 VAC nebo 500 VAC. Jmenovité izolační napětí Ui je 690 VAC. Impulzní výdržné napětí Uimp je 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 81 mm x (V) 103 mm x (H) 81 mm. Hmotnost je 0,72 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 70 °C.
