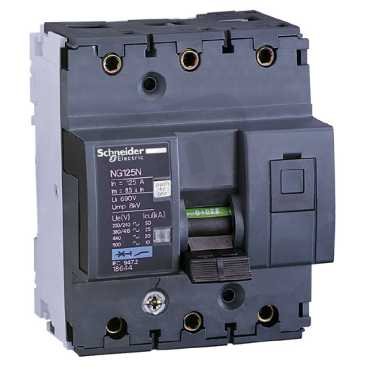

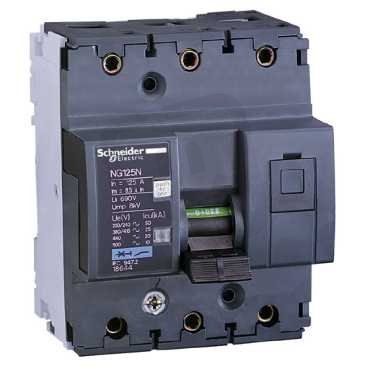

Schneider 18644 NG125N jistič 3P 125A C
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 422,63 Kč
Cena po registraci:
9 306,35 Kč/ks
Po registraci bez DPH:
7 691,20 Kč
Vaše cena s DPH:
9 693,32 Kč/ks
Vaše cena bez DPH:
8 011,01 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331515
- Kód dodavatele:
- 18644
- EAN:
- 3303430186441
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 125 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 16-70 mm2
- Průřez vícežilového připojení:
- 10-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
- Ztrátový výkon:
- 8 W
Schneider 18644 NG125N jistič 3P 125A C
Schneider 18644 NG125N (EAN: 3303430186441) je 3P jistič s charakteristikou C a jmenovitým proudem 125 A pro AC/DC.
Má jmenovité napětí 400 V, vypínací zkratovou schopnost Icu 25 kA (400 V) / 50 kA (230 V), izolační napětí Ui 690 V a impulsní odolné napětí 8 kV; ochranný stupeň je IP20 a modulární šířka 4,5.
Umožňuje připojení pevného vodiče 16–70 mm2 a vícežilového 10–50 mm2, má vestavěnou hloubku 47 mm, ztrátový výkon 8 W, provozní rozsah -30–70 °C, kategorii přepětí 4, stupeň znečištění 3, možnost doplňkové výbavy a nepřepíná N vodič.
Proč si vybrat tento jistič?
- Navržen pro jmenovitý proud 125 A, vhodný pro aplikace s tímto zatížením.
- Určený pro obvody s AC i DC napětím.
- Má vypínací charakteristiku C, vhodnou při výskytu krátkodobých nárazových proudů.
- Modulární šířka 4,5 modulu pro montáž na standardní DIN lištu.
- Třípólová konstrukce chrání současně 3 póly.
Interní název produktu
18644 NG125N ji.3P 125A C
Podrobný popis produktu
Acti9 NG125N je nízkonapěťový jistič. Jedná se o 3P jistič s 3 chráněnými póly, 125A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty až 25 kA při 380 V stř. na 415 V stř. v souladu s normou ENEC/IEC 60947-2 a při 380 V stř. na 415 kA vac dle normy EN/IEC 60947-2. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvody před zkratem a proudem přetížení. Je vhodná k izolaci v průmyslovém odvětví podle normy IEC/EN 60947-2. Porucha je signalizována červeným mechanickým světlem na přední straně jističe. Má elektrickou výdrž až 5 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 380 VAC až 415 VAC, 440 VAC nebo 500 VAC. Jmenovité izolační napětí Ui je 690 VAC. Impulzní výdržné napětí Uimp je 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 81 mm x (V) 103 mm x (H) 81 mm. Hmotnost je 0,72 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách skříně. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 70 °C.
