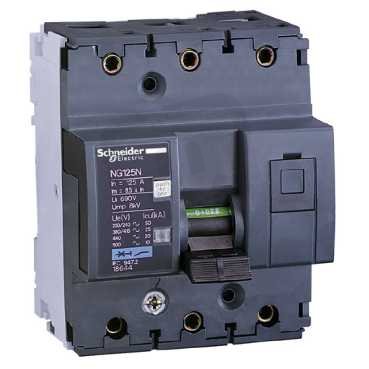

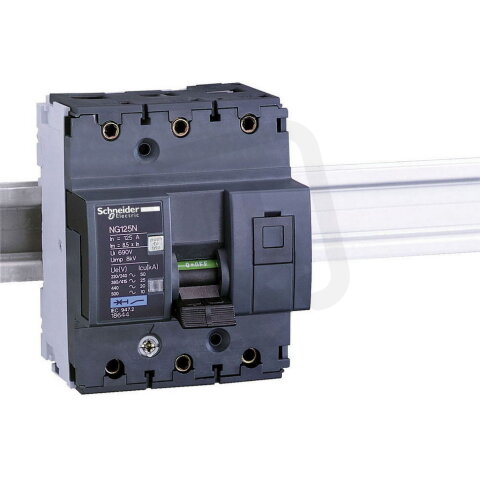

Schneider 18642 NG125N jistič 3P 100A C
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 397,03 Kč
Cena po registraci:
6 604,93 Kč/ks
Po registraci bez DPH:
5 458,62 Kč
Vaše cena s DPH:
6 879,53 Kč/ks
Vaše cena bez DPH:
5 685,56 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331514
- Kód dodavatele:
- 18642
- EAN:
- 3303430186427
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 100 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 16-70 mm2
- Průřez vícežilového připojení:
- 10-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
- Ztrátový výkon:
- 5,2 W
Schneider 18642 NG125N jistič 3P 100A C
Schneider 18642 NG125N (EAN: 3303430186427) je třípólový modulární jistič s charakteristikou C a jmenovitým proudem 100 A, určený pro AC/DC při jmenovitém napětí 400 V.
Disponuje vypínací zkratovou schopností 25 kA (400 V) a 50 kA (230 V), modulární šířkou 4,5, stupněm krytí IP20 a umožňuje doplňkové vybavení, přičemž nespíná N vodič.
Podporuje připojení pevného vodiče 16–70 mm² a vícežilového 10–50 mm², má izolační napětí Ui 690 V, impulsní odolné napětí 8 kV, provozní frekvenci 50–60 Hz, ztrátový výkon 5,2 W a rozsah okolní teploty provozu -30–70 °C.
Proč si vybrat tento jistič?
- Pro použití ve střídavých i stejnosměrných obvodech je určen pro AC/DC.
- S vypínací charakteristikou C je vhodný pro obvody s běžnými rozběhy motorů a přechodovými proudy.
- Jmenovitý proud 100 A poskytuje ochranu pro instalace dimenzované na tento proud.
- Jistič je v 3pólovém provedení, všechny tři póly jsou chráněné.
- Modulární šířka na lištu činí 4,5 modulu, což usnadňuje zabudování do rozváděče.
Interní název produktu
18642 NG125N ji.3P 100A C
Podrobný popis produktu
Acti9 NG125N je nízkonapěťový jistič. Jedná se o 3P jistič s 3P, 100A jmenovitým proudem a char. C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty až 25 kA při 380 V stř. na 415 V stř. v souladu s normou ENEC/IEC 60947-2 a při 380 V stř. na 415 kA vac dle normy EN/IEC 60947-2. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvody před zkratem a proudem přetížení. Je vhodná k izolaci v průmyslovém odvětví podle normy IEC/EN 60947-2. Porucha je signalizována červeným mechanickým světlem na přední straně jističe. Má elektrickou výdrž až 5 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 380 VAC až 415 VAC, 440 VAC nebo 500 VAC. Jmenovité izolační napětí Ui je 690 VAC. Impulzní výdržné napětí Uimp je 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 81 mm x (V) 103 mm x (H) 81 mm. Hmotnost je 0,72 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách skříně. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 70 °C.
