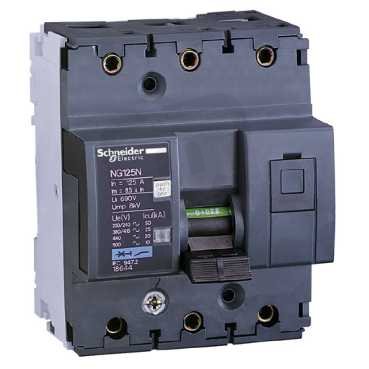

Schneider 18640 NG125N jistič 3P 80A C

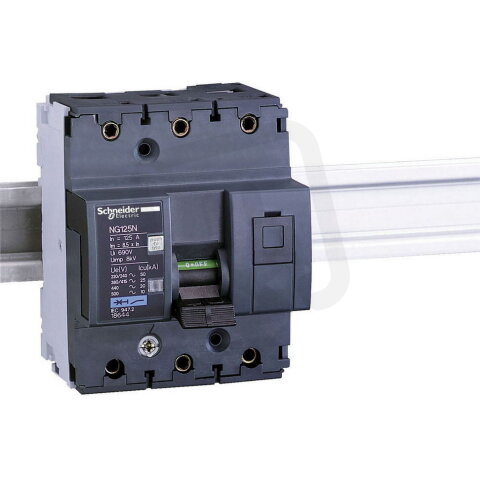

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 076,15 Kč
Cena po registraci:
6 318,43 Kč/ks
Po registraci bez DPH:
5 221,84 Kč
Vaše cena s DPH:
6 581,11 Kč/ks
Vaše cena bez DPH:
5 438,93 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331513
- Kód dodavatele:
- 18640
- EAN:
- 3303430186403
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 16-70 mm2
- Průřez vícežilového připojení:
- 10-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
- Ztrátový výkon:
- 5,6 W
Schneider 18640 NG125N jistič 3P 80A C
Jistič Schneider 18640 NG125N (EAN: 3303430186403) je třípólový modulární jistič s charakteristikou C a jmenovitým proudem 80 A, určený pro AC/DC aplikace při jmenovitém napětí 400 V a frekvenci 50–60 Hz.
Nabízí vypínací schopnost Icu 25 kA při 400 V a 50 kA při 230 V, izolaci Ui 690 V a impulzní odolnost 8 kV, s krytím IP20 a stupněm znečištění 3.
Má 3 póly, modulární šířku 4,5, vestavěnou hloubku 47 mm, možnost doplňkové výbavy (ano), nespíná neutrální vodič (spínající N: ne), pro průřez pevného vodiče 16–70 mm² a vícežilového 10–50 mm², se ztrátovým výkonem 5,6 W a provozním rozsahem -30–70 °C.
Proč si vybrat tento jistič?
- Jmenovitý proud je 80 A, takže je vhodný pro obvody s vyšším zatížením.
- Třípólové provedení s 3 chráněnými póly umožňuje současnou ochranu všech fází.
- Charakteristika spouštění má označení C, což odpovídá běžným proudovým nárazům u indukčních zátěží.
- Umožňuje použití v obvodech s napětím AC/DC, takže je použitelný jak ve střídavých, tak ve stejnosměrných instalacích.
- Modulární šířka činí 4,5 modulu, což usnadňuje zabudování do kompaktních rozvaděčů.
Interní název produktu
18640 NG125N ji.3P 80A C
Podrobný popis produktu
Tento produkt Acti9 NG125N je nízkonapěťový jistič. Jedná se o 3P jistič s 3 chráněnými póly a 80A jmenovitým proudem a vypínací charakteristikou C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty až 25 kA při 380 V stř. na 415 V stř. v souladu s normou ENEC/IEC 60947-2 a při 380 V stř. na 415 kA vac dle normy EN/IEC 60947-2. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvody před zkratem a proudem přetížení. Je vhodná k izolaci v průmyslovém odvětví podle normy IEC/EN 60947-2. Porucha je signalizována červeným mechanickým světlem na přední straně jističe. Má elektrickou výdrž až 5 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 380 VAC až 415 VAC, 440 VAC nebo 500 VAC. Jmenovité izolační napětí Ui je 690 VAC. Impulzní výdržné napětí Uimp je 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 81 mm x (V) 103 mm x (H) 81 mm. Hmotnost je 0,72 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 70 °C.
