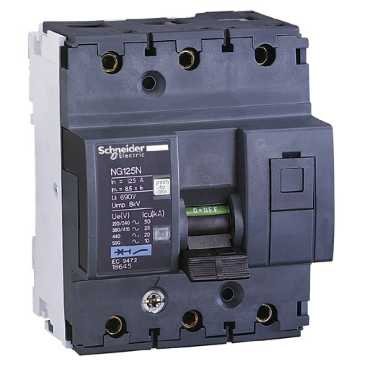

Schneider 18639 NG125N jistič 3P 63A C
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 076,15 Kč
Cena po registraci:
6 318,43 Kč/ks
Po registraci bez DPH:
5 221,84 Kč
Vaše cena s DPH:
6 581,11 Kč/ks
Vaše cena bez DPH:
5 438,93 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0331512
- Kód dodavatele:
- 18639
- EAN:
- 3303430186397
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -30-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 1,5-50 mm2
- Průřez vícežilového připojení:
- 1-35 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 47 mm
- Výbuchu odolný:
- ne
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
- Ztrátový výkon:
- 4 W
Schneider 18639 NG125N jistič 3P 63A C
Jistič Schneider 18639 NG125N (EAN 3303430186397) třípólový s charakteristikou C a jmenovitým proudem 63 A pro AC/DC a jmenovité napětí 400 V.
Vypínací zkratová schopnost podle IEC 60947-2 je 25 kA (400 V) a 50 kA (230 V), impulsní odolné napětí 8 kV, izolační napětí 690 V a ztrátový výkon 4 W.
Modulární šířka 4,5, vestavěná hloubka 47 mm, stupeň krytí IP20, 3 póly, možnost doplňkové výbavy ano, vhodné pro průřezy pevného vodiče 1,5–50 mm2 a vícežilového připojení 1–35 mm2, provozní teplota -30–70 °C; není určeno ke spínání vodiče N.
Proč si vybrat tento jistič?
- Model Schneider 18639 NG125N, určený pro jistící aplikace.
- Kompatibilní s napětím AC/DC, tedy pro střídavé i stejnosměrné obvody.
- Má charakteristiku vypínání C, vhodnou pro obvody s běžnými rozběhovými proudy.
- Jmenovitý proud je 63 A pro ochranu obvodů do této hodnoty.
- Třípólové provedení s 3 chráněnými póly.
- Modulární šířka 4,5, která udává zabírání místa na liště.
Interní název produktu
18639 NG125N ji.3P 63A C
Podrobný popis produktu
Acti9 NG125N je nízkonapěťový jistič. Jedná se o 3P jistič s 3 chráněnými póly, 63A jmenovitým proudem a char. C. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty až 25 kA při 380 V stř. na 415 V stř. v souladu s normou ENEC/IEC 60947-2 a při 380 V stř. na 415 kA vac dle normy EN/IEC 60947-2. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvody před zkratem a proudem přetížení. Je vhodná k izolaci v průmyslovém odvětví podle normy IEC/EN 60947-2. Porucha je signalizována červeným mechanickým světlem na přední straně jističe. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 380 VAC až 415 VAC, 440 VAC nebo 500 VAC. Jmenovité izolační napětí Ui je 690 VAC. Impulzní výdržné napětí Uimp je 8 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 81 mm x (V) 103 mm x (H) 81 mm. Hmotnost je 0,72 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách skříně. Provozní teplota je -30 °C až 70 °C. Skladovací teplota je -40 °C až 70 °C.
