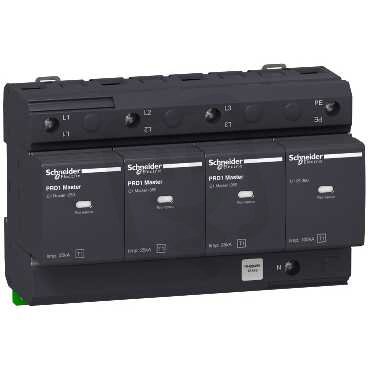

Schneider 16363 PRD1 Master 3P+N svodič přepětí T1
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0673662
- Kód dodavatele:
- 16363
- EAN:
- 3606480060465
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 8,40 Kč
- Produktová řada:
- PRD1 Master
Technické parametry
- Dálková signalizace:
- ano
- Integrovaná záložní pojistka:
- ne
- Jiný typ sítě:
- ne
- Max. průřez laněného vodiče:
- 25 mm2
- Max. průřez pevného vodiče:
- 35 mm2
- Max. svodový proud (8/20):
- 50 kA
- Max. trvalé napětí AC:
- 350 V
- Modulární velikost:
- 8 TE
- Napětí AC:
- 400 V
- Napěťová ochrana N-PE:
- 1,5 kV
- Počet vodičů (bez uzemnění):
- 3
- Se signal. kontaktem:
- ano
- Signalizace na přístroji:
- optické
- Stupeň krytí (IP):
- IP20
- Svodový proud (8/20):
- 100 kA
- Typ kontroly 2 (C):
- ano
- Typ sítě DC:
- ne
- Typ sítě IT:
- ne
- Typ sítě TN:
- ne
- Typ sítě TN-C:
- ne
- Typ sítě TN-C-S:
- ne
- Typ sítě TN-S:
- ano
- Typ sítě TT:
- ano
- Úroveň ochrany:
- 2,5 kV
- Úroveň ochrany L-N:
- 1,5 kV
- Vyp. zkrat. schopnost (Isccr):
- 25 kA
- Způsob montáže:
- lišta DIN 35 mm
Schneider 16363 PRD1 Master 3P+N svodič přepětí T1
Schneider 16363 PRD1 Master 3P+N (EAN: 3606480060465) z produktové řady PRD1 Master je přepěťový svodič určený pro třífázové sítě s nulovým vodičem.
Zařízení nabízí svodový proud (8/20) 100 kA (max. 50 kA), úroveň ochrany 2,5 kV (L–N 1,5 kV), max. trvalé napětí AC 350 V při jmenovitém napětí 400 V a vypínací zkratovou schopností 25 kA (Isccr), se stupněm krytí IP20.
Montáž je na lištu DIN 35 mm, modulární velikost 8 TE, podporuje sítě TN‑S a TT, má dálkovou signalizaci, optickou signalizaci na přístroji a signalizační kontakt, přičemž max. průřez vodiče je 25 mm² pro laněný a 35 mm² pro pevný vodič.
Proč si vybrat tento svodič přepětí?
- Patří do produktové řady PRD1 Master.
- Je navržen jako svodič přepětí třídy T1.
- Svodový proud (8/20) dosahuje 100 kA.
- Úroveň ochrany při přepětí je 2,5 kV, pro vedení L–N činí 1,5 kV.
- Signalizace je optická na přístroji a je doplněna o dálkovou signalizaci včetně signalizačního kontaktu.
- Vypínací zkratová schopnost (Isccr) je 25 kA.
Interní název produktu
16363 PRD1 Master 3P+N svodič přepětí T1
