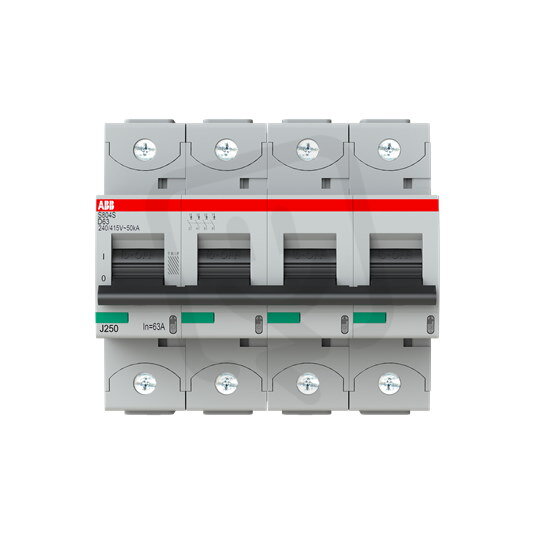

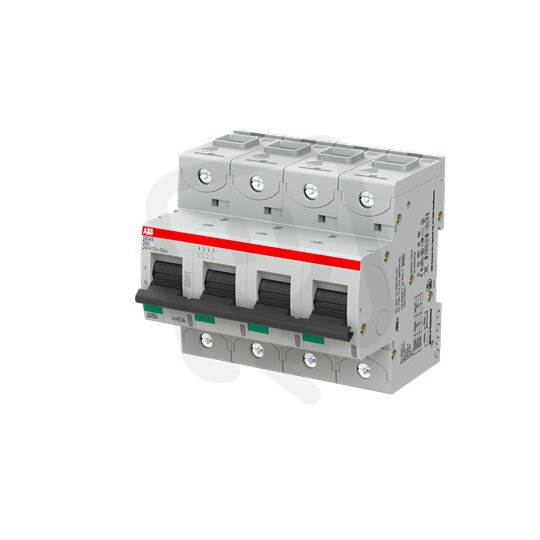

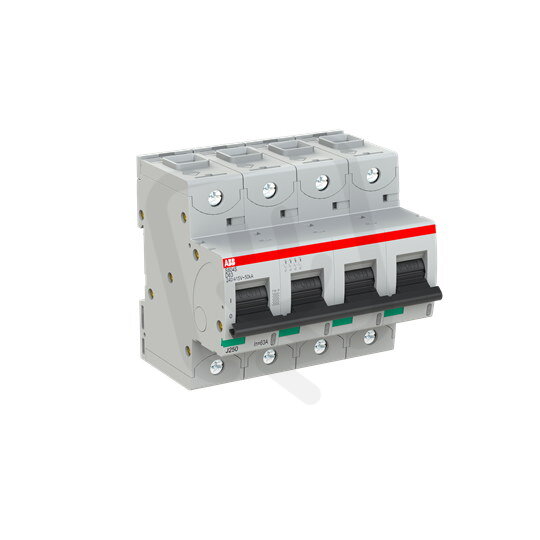

S804S-D63 jistič 4P char. D 63A s klecovou svorkou 50kA ABB 2CCS864001R0631
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12 709,05 Kč
Cena po registraci:
11 347,50 Kč/ks
Po registraci bez DPH:
9 378,10 Kč
Vaše cena s DPH:
11 819,50 Kč/ks
Vaše cena bez DPH:
9 768,18 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138575
- Kód dodavatele:
- 2CCS864001R0631
- EAN:
- 7612271201401
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804S
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 25,6 W
S804S-D63 jistič 4P char. D 63A s klecovou svorkou 50kA ABB 2CCS864001R0631
Jistič S804S-D63 (EAN 7612271201401) je čtyřpólový modulární přístroj s charakteristikou D a jmenovitým proudem 63 A.
Má vypínací zkratovou schopnost Icu 50 kA dle IEC 60947-2 a Icn 25 kA dle EN 60898 při 400 V, s impulzní odolností 8 kV a provozní frekvencí 50–60 Hz.
Modulární šířka 6, vestavěná hloubka 82,5 mm a stupeň krytí IP20, podporuje připojení pevného vodiče do 70 mm² a vícežilového do 50 mm², má možnost doplňkové výbavy a nespíná N vodič.
Proč si vybrat tento jistič?
- Je určen pro napětí AC/DC, takže jej lze použít jak ve střídavých, tak ve stejnosměrných obvodech.
- Má jmenovitý proud 63 A, vhodný pro ochranu obvodů s tímto zatížením.
- Má charakteristiku D, která zajišťuje selektivní vypínání při nárazových proudových špičkách indukčních zátěží.
- Disponuje vypínací zkratovou schopností 25 kA (EN 60898, 400 V) pro zvládání zkratových proudů dle normy.
- Je v provedení 4 póly (4P), což umožní ochranu všech fází i nulového vodiče.
- Zabírá 6 modulárních jednotek na DIN liště (modulární šířka 6).
Interní název produktu
S804S-D63
Podrobný popis produktu
S804S-D63; jistič typu S800S ; počet pólů: 4; vypínací charakteristika: D; jmenovitý proud: 63A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
