S804S-D16 jistič 4P char. D 16A s klecovou svorkou 50kA ABB 2CCS864001R0161

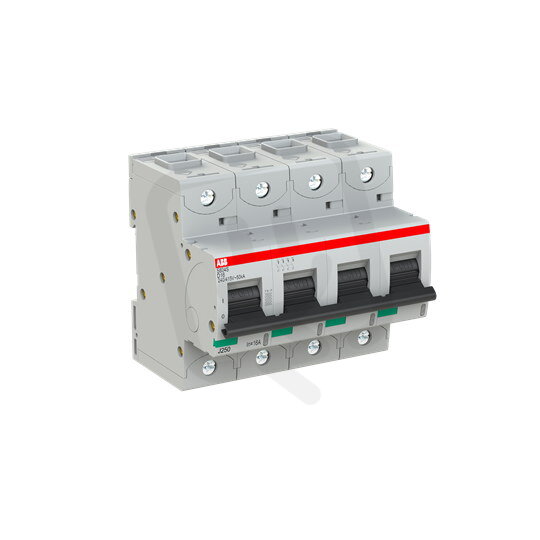

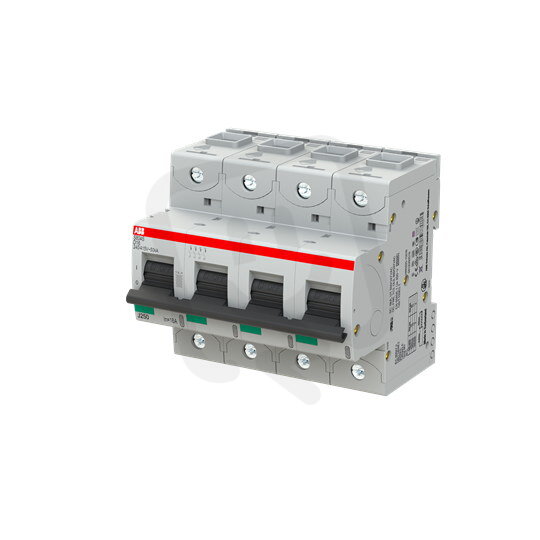

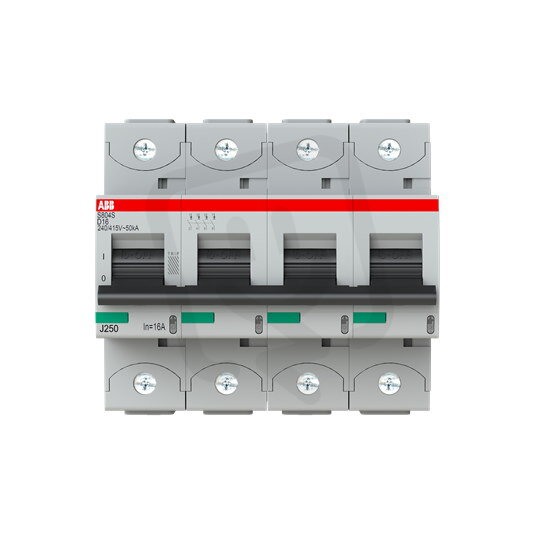

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 639,84 Kč
Cena po registraci:
9 499,99 Kč/ks
Po registraci bez DPH:
7 851,23 Kč
Vaše cena s DPH:
9 895,14 Kč/ks
Vaše cena bez DPH:
8 177,80 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138569
- Kód dodavatele:
- 2CCS864001R0161
- EAN:
- 7612271201340
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804S
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 14 W
S804S-D16 jistič 4P char. D 16A s klecovou svorkou 50kA ABB 2CCS864001R0161
Jistič S804S-D16 s klecovou svorkou (EAN 7612271201340) je modulární 4P přístroj pro AC/DC se jmenovitým proudem 16 A a charakteristikou D.
Má vypínací zkratovou schopnost Icu 50 kA (IEC 60947-2, 400 V) a dle EN 60898 lcn 25 kA, jmenovité napětí 400 V, modulární šířku 6 a stupeň krytí IP20.
Umožňuje doplňkovou výbavu, připojení vodičů do 0–70 mm2 (pevné) nebo 0–50 mm2 (vícežilové), spínající N vodič: ne, a provozní teplotu -40–70 °C.
Proč si vybrat tento jistič?
- Určen pro napětí AC/DC, takže ho lze použít v obvodech se střídavým i stejnosměrným napětím.
- Jmenovitý proud 16 A odpovídá běžným proudovým zatížením v průmyslových i komerčních instalacích.
- Charakteristika spouštění D, vhodná pro obvody s indukční zátěží a vyššími záběrovými proudy.
- Vypínací zkratová schopnost podle EN 60898 (400 V): 25 kA, zajišťuje spolehlivé vypnutí při poruše.
- Čtyřpólové provedení s 4 chráněnými póly umožňuje ochranu třífázových obvodů včetně neutrálu.
- Modulární šířka 6 a zařazení do produktové řady S804S pro snadnou integraci do rozvaděčů.
Interní název produktu
S804S-D16
Podrobný popis produktu
S804S-D16; jistič typu S800S ; počet pólů: 4; vypínací charakteristika: D; jmenovitý proud: 16A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
