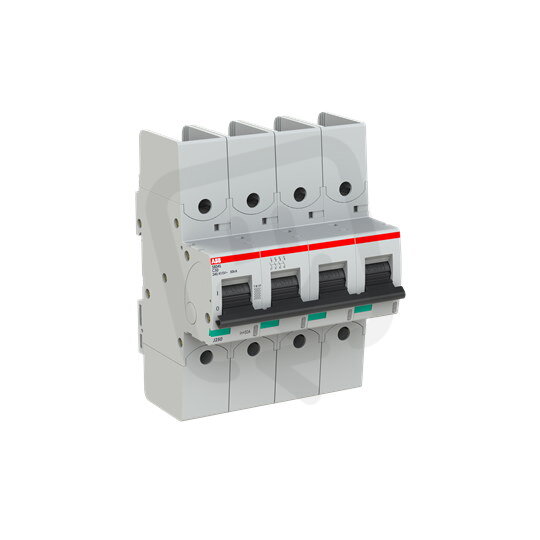

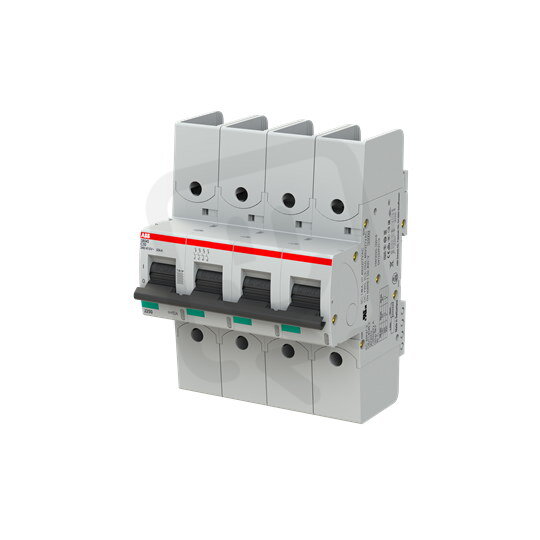

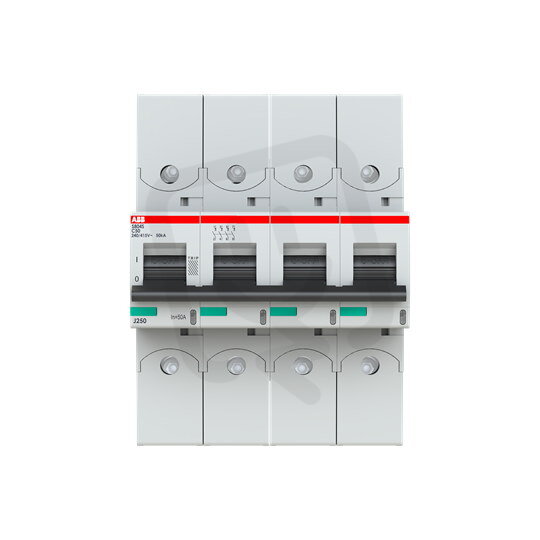

S804S-C50-R jistič 4P char. C 50A pro kabelové oko 50kA ABB 2CCS864002R0504
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 149,19 Kč
Cena po registraci:
9 061,91 Kč/ks
Po registraci bez DPH:
7 489,18 Kč
Vaše cena s DPH:
9 438,83 Kč/ks
Vaše cena bez DPH:
7 800,69 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138622
- Kód dodavatele:
- 2CCS864002R0504
- EAN:
- 7612271207250
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804S
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 17,2 W
S804S-C50-R jistič 4P char. C 50A pro kabelové oko 50kA ABB 2CCS864002R0504
Jistič S804S-C50-R (EAN 7612271207250) z řady S804S je 4p přístroj pro kabelové oko s charakteristikou C a jmenovitým proudem 50 A při 400 V (AC/DC).
Nabízí vypínací schopnost Icu 50 kA dle IEC 60947-2 a lcn 25 kA dle EN 60898, stupeň krytí IP20, izolační napětí Ui 690 V, impulsní odolnost Uimp 8 kV, možnost doplňkové výbavy (ano), připojení pevného vodiče 0–70 mm² a vícežilového 0–50 mm², vestavěnou hloubku 82,5 mm, ztrátový výkon 17,2 W a provozní rozsah teplot -40–70 °C; spínání N vodiče: ne.
Proč zvolit tento jistič?
- Je vhodný pro střídavé i stejnosměrné napětí (AC/DC).
- Má jmenovitý proud 50 A, vhodný pro obvyklé instalace se středním zatížením.
- Nese vypínací charakteristiku C, určenou pro obvody s běžnými spouštěcími proudy.
- Vypínací schopnost podle EN 60898 při 400 V je 25 kA.
- Je dimenzován pro 4 póly, tedy kompletní čtyřpólovou ochranu obvodu.
- Zabírá modulární šířku 6 modulů, což usnadňuje plánování osazení v rozváděči.
Interní název produktu
S804S-C50-R
Podrobný popis produktu
S804S-C50-R; jistič typu S800S ; počet pólů: 4; vypínací charakteristika: C; jmenovitý proud: 50A; s přípojnicí na kabelové oko; Icu = 50 kA (240 / 415V AC)
