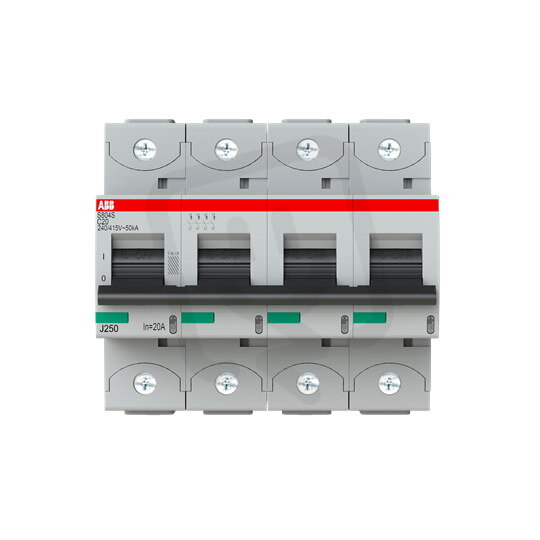

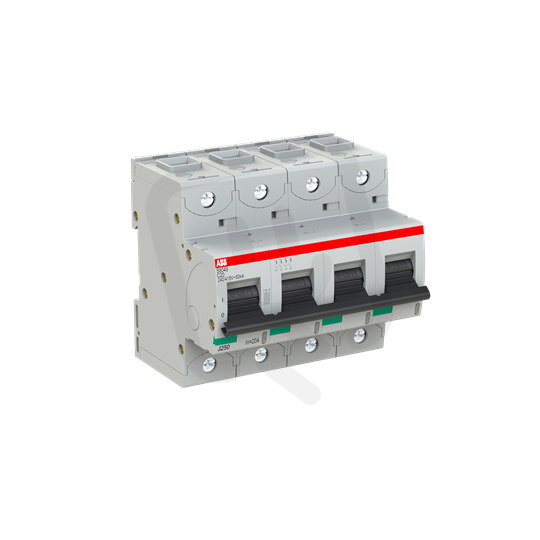

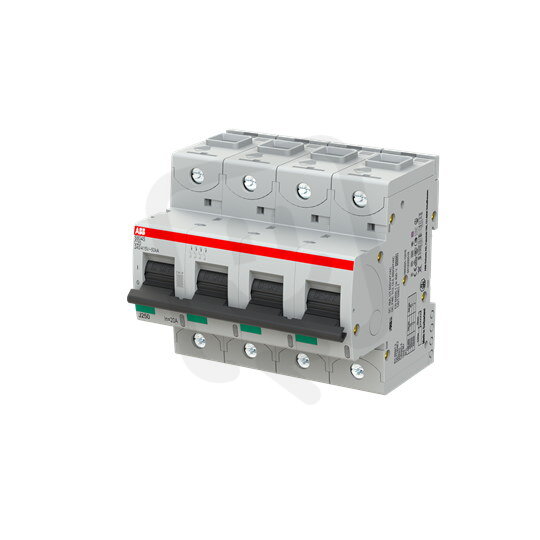

S804S-C20 jistič 4P char. C 20A s klecovou svorkou 50kA ABB 2CCS864001R0204
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 248,09 Kč
Cena po registraci:
8 257,35 Kč/ks
Po registraci bez DPH:
6 824,26 Kč
Vaše cena s DPH:
8 600,81 Kč/ks
Vaše cena bez DPH:
7 108,11 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138474
- Kód dodavatele:
- 2CCS864001R0204
- EAN:
- 7612271200879
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804S
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 14 W
S804S-C20 jistič 4P char. C 20A s klecovou svorkou 50kA ABB 2CCS864001R0204
S804S‑C20 jistič 4P z produktové řady S804S (EAN 7612271200879) s charakteristikou C a jmenovitým proudem 20 A, určený pro jmenovité napětí 400 V, s modulární šířkou 6 a krytím IP20.
Má vypínací zkratovou schopnost Icu 50 kA (IEC 60947‑2) a 25 kA dle EN 60898 při 400 V, chrání 4 póly, spínající N vodič: ne, možnost doplňkové výbavy: ano, třída omezení proudu 3, připojení vodičů pevný 0–70 mm² / vícežilový 0–50 mm² a provozní teplota -40–70 °C.
Proč si vybrat tento jistič?
- Je určen pro napětí AC/DC, takže ho lze použít jak ve střídavých, tak ve stejnosměrných obvodech.
- Má charakteristiku vypínání C, vhodnou pro obvody s typickými náběhovými proudy.
- Jmenovitý proud je 20 A, přizpůsobený pro obvody s tímto zatížením.
- Vypínací schopnost při zkratu podle EN 60898 (400 V) je 25 kA, která udává, jaký zkratový proud jistič zvládne.
- Disponuje 4 póly, takže pokrývá všechny fáze i nulový vodič ve třífázových instalacích.
- Je vybaven klecovou svorkou pro spolehlivé upevnění vodičů.
Interní název produktu
S804S-C20
Podrobný popis produktu
S804S-C20; jistič typu S800S ; počet pólů: 4; vypínací charakteristika: C; jmenovitý proud: 20A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
