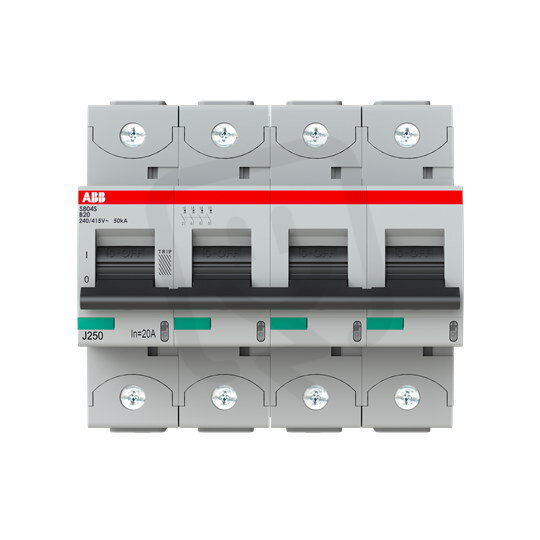

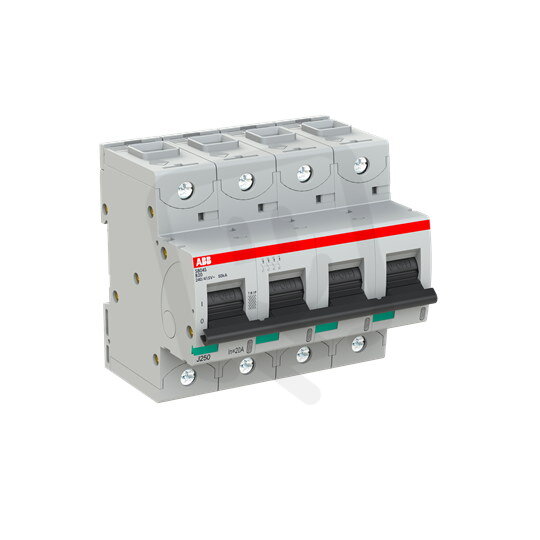

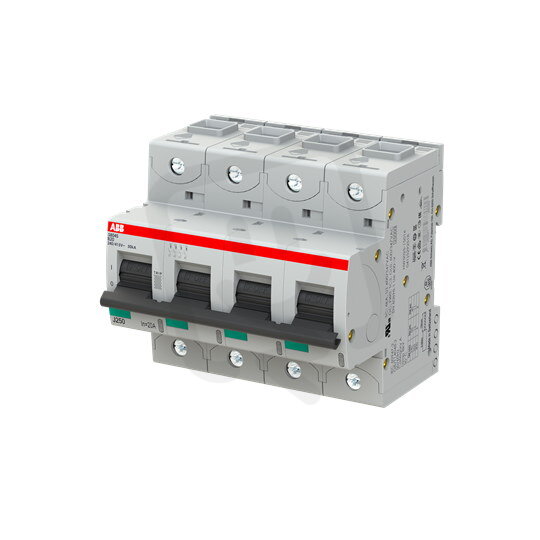

S804S-B20 jistič 4P char. B 20A s klecovou svorkou 50kA ABB 2CCS864001R0205
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 248,09 Kč
Cena po registraci:
8 257,35 Kč/ks
Po registraci bez DPH:
6 824,26 Kč
Vaše cena s DPH:
8 600,81 Kč/ks
Vaše cena bez DPH:
7 108,11 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138426
- Kód dodavatele:
- 2CCS864001R0205
- EAN:
- 7612271200398
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804S
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 14 W
S804S-B20 jistič 4P char. B 20A s klecovou svorkou 50kA ABB 2CCS864001R0205
Jistič S804S-B20 (EAN 7612271200398) je čtyřpólový modulární jistič s charakteristikou B pro AC/DC s jmenovitým proudem 20 A a jmenovitým napětím 400 V.
Poskytuje vypínací schopnost podle IEC 60947-2 Icu 50 kA a podle EN 60898 při 400 V lcn 25 kA, má 4 póly, stupeň krytí IP20 a modulární šířku 6.
Má možnost doplňkové výbavy, umožňuje připojení pevných vodičů do 0–70 mm² a pracuje v rozsahu -40 až 70 °C; spínání N není podporováno, instalace pod omítku a odolnost vůči výbuchu nejsou určené.
Proč si vybrat tento jistič?
- Tento jistič má 4 póly, takže umožňuje současné odpojení všech vedení v trojfázovém zapojení.
- Je dodáván s charakteristikou B, vhodnou pro obvody s běžnými náběhovými proudy.
- Má jmenovitý proud 20 A, což jej předurčuje pro ochranu menších odběratelů a větví rozváděče.
- Nabízí vypínací schopnost 50 kA (údaj výrobce) a podle normy EN 60898 při 400 V 25 kA, což ovlivňuje schopnost zvládnout zkratové proudy.
- Je určen pro AC i DC napětí, čímž rozšiřuje možnosti nasazení v různých aplikacích.
- Zabírá 6 modulárních jednotek na liště, což pomáhá při plánování prostoru v rozváděči.
Interní název produktu
S804S-B20
Podrobný popis produktu
S804S-B20; jistič typu S800S ; počet pólů: 4; vypínací charakteristika: B; jmenovitý proud: 20A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
