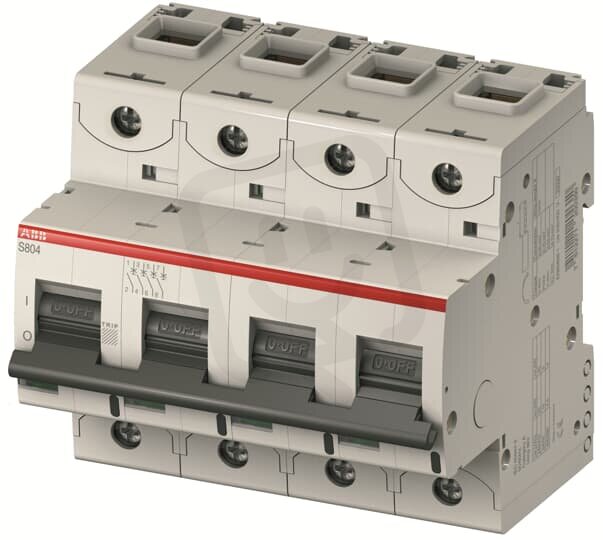

S804S-B10 jistič 4P char. B 10A s klecovou svorkou 50kA ABB 2CCS864001R0105
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 248,09 Kč
Cena po registraci:
8 257,35 Kč/ks
Po registraci bez DPH:
6 824,26 Kč
Vaše cena s DPH:
8 600,81 Kč/ks
Vaše cena bez DPH:
7 108,11 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138423
- Kód dodavatele:
- 2CCS864001R0105
- EAN:
- 7612271200367
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804S
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 6 W
S804S-B10 jistič 4P char. B 10A s klecovou svorkou 50kA ABB 2CCS864001R0105
Jistič S804S-B10 (EAN 7612271200367) je čtyřpólový přístroj s charakteristikou B a jmenovitým proudem 10 A pro AC/DC a jmenovité napětí 400 V.
Má vypínací zkratovou schopnost Icu 50 kA (lcn EN 60898: 25 kA), modulární šířku 6, vestavěnou hloubku 82,5 mm, krytí IP20, možnost doplňkové výbavy a umožňuje připojení vodičů pevného průřezu 0–70 mm² a vícežilového 0–50 mm², přičemž spínající N vodič: ne.
Proč si vybrat tento jistič?
- Je určen pro provoz na AC/DC, takže ho lze použít v různých typech elektrických obvodů.
- Má jmenovitý proud 10 A, vhodný pro ochranu obvodů s tímto proudovým zatížením.
- Používá spouštěcí charakteristiku B, typickou pro obvody náchylné k krátkodobým náběhovým proudům.
- Vypínací zkratová schopnost podle EN 60898 při 400 V je 25 kA, což udává jeho schopnost přerušit zkratové proudy do této hodnoty.
- Jedná se o čtyřpólový přístroj (4 póly), vhodný pro třífázová zapojení včetně nulového vodiče.
- Je vybaven klecovou svorkou, která usnadňuje spolehlivé a pevné připojení vodičů.
Interní název produktu
S804S-B10
Podrobný popis produktu
S804S-B10; jistič typu S800S ; počet pólů: 4; vypínací charakteristika: B; jmenovitý proud: 10A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
