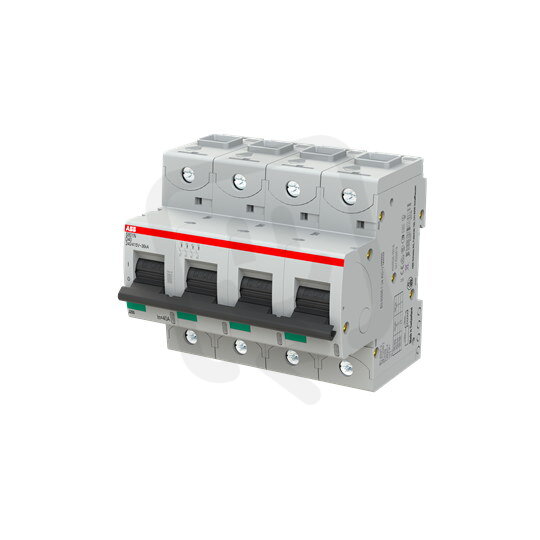

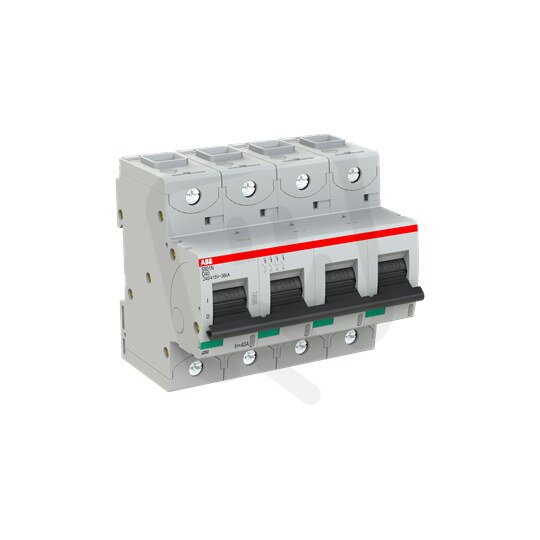

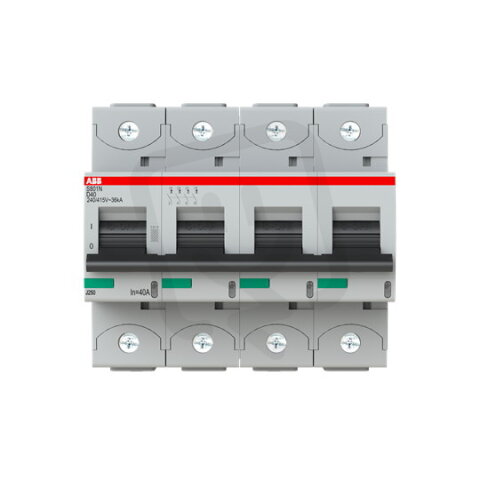

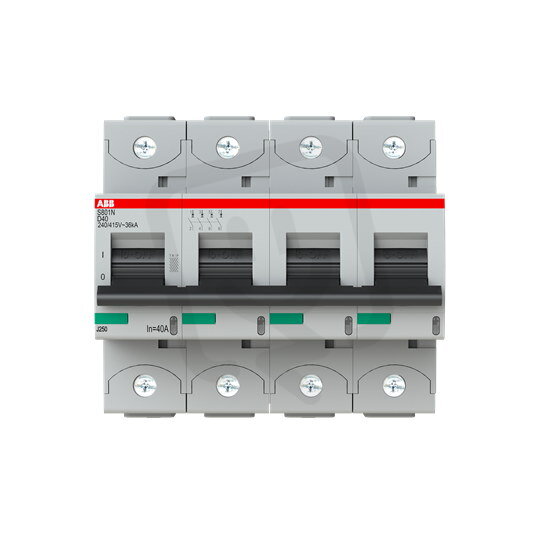

S804N-D40 jistič 4P char. D 40A s klecovou svorkou 36kA ABB 2CCS894001R0401
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 656,30 Kč
Cena po registraci:
6 836,11 Kč/ks
Po registraci bez DPH:
5 649,68 Kč
Vaše cena s DPH:
7 120,44 Kč/ks
Vaše cena bez DPH:
5 884,66 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138381
- Kód dodavatele:
- 2CCS894001R0401
- EAN:
- 7612271205188
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804N
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 14,8 W
S804N-D40 jistič 4P char. D 40A s klecovou svorkou 36kA ABB 2CCS894001R0401
Jistič S804N-D40 z řady S804N od ABB (EAN 7612271205188) je 4P modulární jistič s charakteristikou D a jmenovitým proudem 40 A, určený pro AC/DC při jmenovitém napětí 400 V.
Má vypínací zkratovou schopnost Icu 36 kA (IEC 60947-2, 400 V) a Icn 20 kA (EN 60898, 400 V), modulární šířku 6, stupeň krytí IP20 a stupeň znečištění 3.
Nepřepíná N‑vodič (spínající N vodič: ne), umožňuje možnost doplňkové výbavy: ano, připojí pevné vodiče do 0–70 mm² a vícežilové do 0–50 mm² a je určen pro provozní teploty -40–70 °C.
Proč si vybrat tento jistič?
- Jmenovitý proud činí 40 A, vhodný pro obvody s tímto zatížením.
- Charakteristika vypínání je D, určená pro aplikace s vyššími spouštěcími proudy.
- Počet pólů je 4, což umožňuje ochranu všech fází a případně i neutrálního vodiče podle zapojení.
- Typ napětí je AC/DC, použitelný ve střídavých i stejnosměrných obvodech.
- Vypínací zkratová schopnost je uvedena jako 36 kA (specifikace), přičemž podle normy EN 60898 při 400 V dosahuje 20 kA.
- Modulární šířka odpovídá 6 modulům, vhodné pro montáž do rozváděčů s omezeným prostorem.
Interní název produktu
S804N-D40
Podrobný popis produktu
S804N-D40; jistič typu S800N ; počet pólů: 4; vypínací charakteristika: D; jmenovitý proud: 40A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
