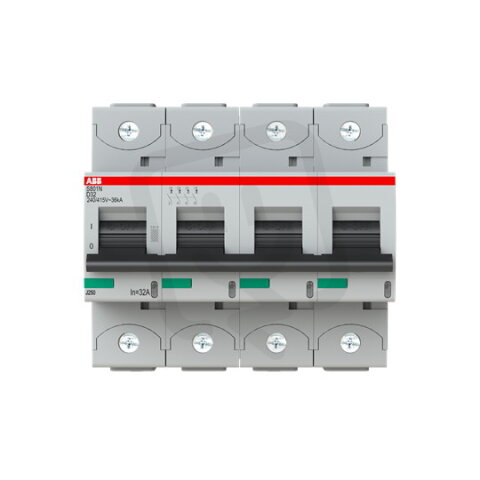

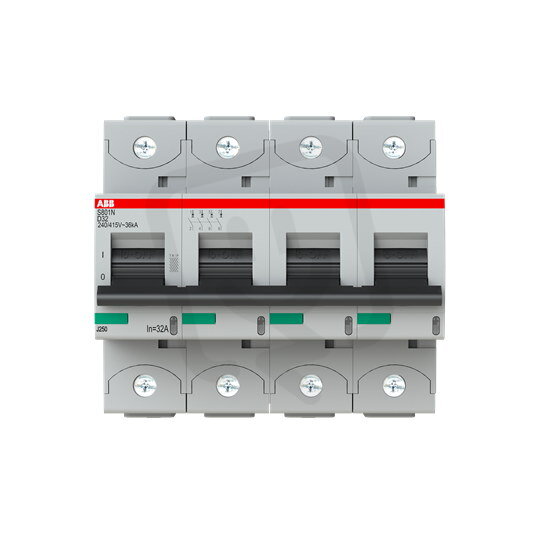

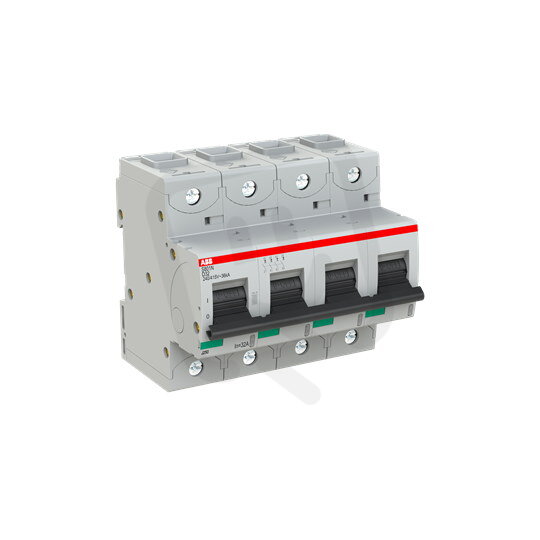

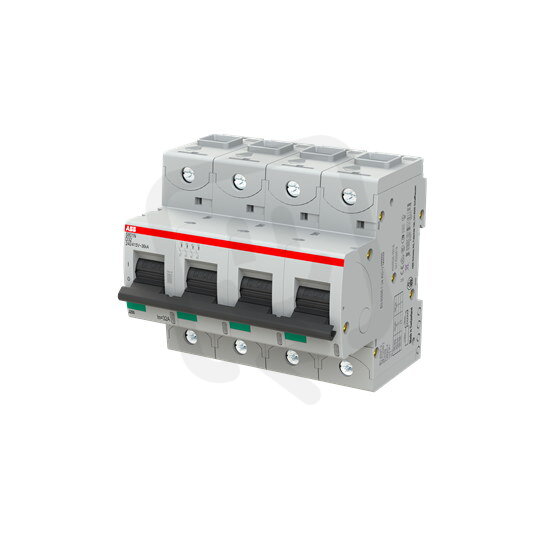

S804N-D32 jistič 4P char. D 32A s klecovou svorkou 36kA ABB 2CCS894001R0321
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 656,30 Kč
Cena po registraci:
6 836,11 Kč/ks
Po registraci bez DPH:
5 649,68 Kč
Vaše cena s DPH:
7 120,44 Kč/ks
Vaše cena bez DPH:
5 884,66 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138380
- Kód dodavatele:
- 2CCS894001R0321
- EAN:
- 7612271205171
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804N
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 12,8 W
S804N-D32 jistič 4P char. D 32A s klecovou svorkou 36kA ABB 2CCS894001R0321
Jistič 4P S804N-D32 značky ABB (EAN 7612271205171) s charakteristikou D a jmenovitým proudem 32 A je součástí řady S804N a má modulární šířku 6.
Má čtyři chráněné póly (4) a kombinovanou vypínací schopnost Icu 36 kA dle IEC 60947-2 a Icn 20 kA dle EN 60898 (400 V); jmenovité napětí 400 V, frekvence 50–60 Hz, izolační napětí Ui 690 V a impulzní odolné napětí Uimp 8 kV, stupeň krytí IP20, spínání N vodiče: ne.
Umožňuje připojení pevného vodiče do 0–70 mm² a vícežilového do 0–50 mm², vestavná hloubka 82,5 mm, ztrátový výkon 12,8 W a provozní teploty -40 až 70 °C; není odolný vůči výbuchu a není určen pro instalaci pod omítku, možnost doplňkové výbavy: ano.
Proč si vybrat tento jistič?
- Poskytuje ochranu pro 4 póly, tedy pro všechny tři fáze i nulový vodič.
- Má charakteristiku D, vhodnou pro zátěže s vyššími náběhovými proudy (např. motory nebo transformátory).
- Je nastaven na jmenovitý proud 32 A, což určuje jeho provozní zatížitelnost.
- Disponuje vypínací schopností 20 kA (EN 60898, 400 V); v označení produktu se však také uvádí 36 kA, což může odpovídat jiné zkušební podmínce nebo variantě.
- Je vhodný pro aplikace s AC i DC napětím.
- Je vybaven klecovou svorkou pro spolehlivé a pevné připojení vodičů.
Interní název produktu
S804N-D32
Podrobný popis produktu
S804N-D32; jistič typu S800N ; počet pólů: 4; vypínací charakteristika: D; jmenovitý proud: 32A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
