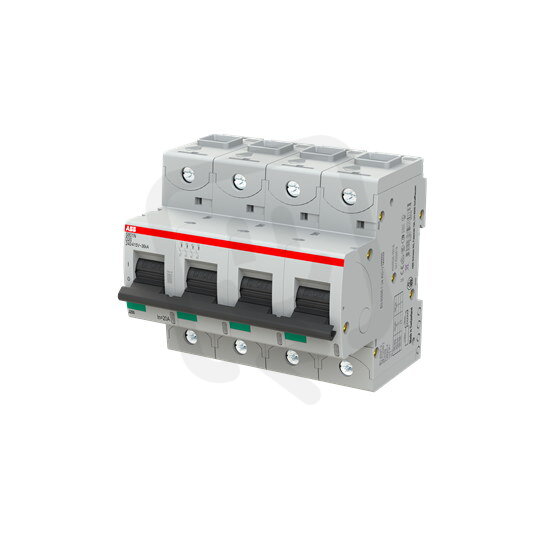

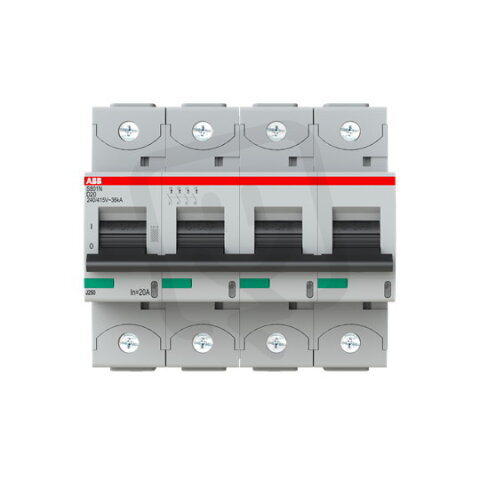

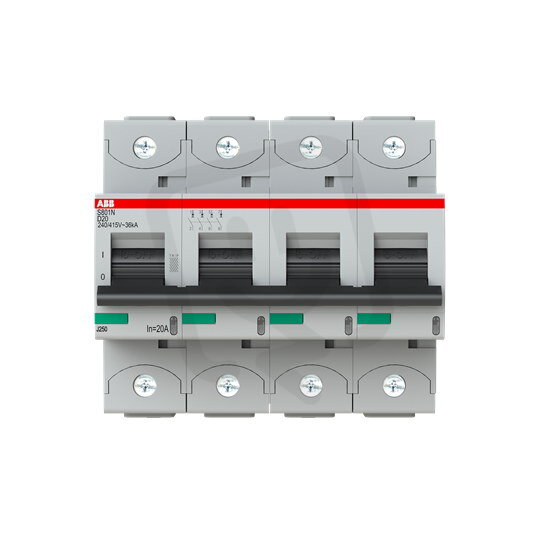

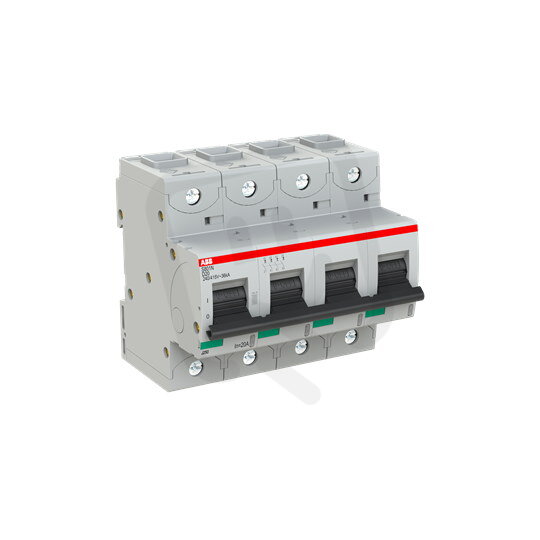

S804N-D20 jistič 4P char. D 20A s klecovou svorkou 36kA ABB 2CCS894001R0201
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 656,30 Kč
Cena po registraci:
6 836,11 Kč/ks
Po registraci bez DPH:
5 649,68 Kč
Vaše cena s DPH:
7 120,44 Kč/ks
Vaše cena bez DPH:
5 884,66 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138378
- Kód dodavatele:
- 2CCS894001R0201
- EAN:
- 7612271205157
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804N
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 14 W
S804N-D20 jistič 4P char. D 20A s klecovou svorkou 36kA ABB 2CCS894001R0201
Jistič S804N-D20 (EAN 7612271205157) je čtyřpólový modulární jistič s charakteristikou D a jmenovitým proudem 20 A pro AC/DC napětí s jmenovitým napětím 400 V, s vypínací zkratovou schopností podle IEC Icu 36 kA (EN 60898 20 kA při 400 V).
Má 4 chráněné póly, modulární šířku 6, stupeň krytí IP20, možnost doplňkové výbavy ano a nespíná N vodič.
Podporuje průřez pevného vodiče 0–70 mm² a vícežilového připojení 0–50 mm², pracuje v rozsahu okolní teploty -40–70 °C, má izolační napětí 690 V, impulsní odolnost 8 kV a ztrátový výkon 14 W.
Proč si vybrat tento jistič?
- Má 4 póly (čtyřpólové provedení), které umožňují současné přerušení všech vodičů.
- Nabízí jmenovitý proud 20 A, vhodný pro obvody s tímto zatížením.
- Charakteristika spínání je D, určená pro obvody s vyššími spouštěcími proudy (např. motory).
- Je určeno pro AC i DC napětí, což zvyšuje jeho univerzálnost použití.
- Vypínací schopnost podle normy EN 60898 při 400 V činí 20 kA.
- Zabírá 6 modulárních jednotek v rozvaděči (modulární šířka 6).
Interní název produktu
S804N-D20
Podrobný popis produktu
S804N-D20; jistič typu S800N ; počet pólů: 4; vypínací charakteristika: D; jmenovitý proud: 20A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
