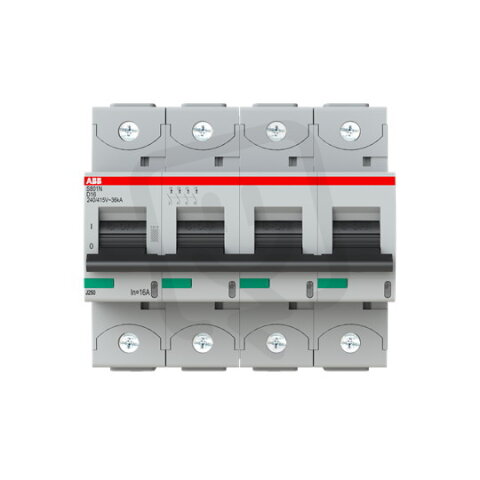

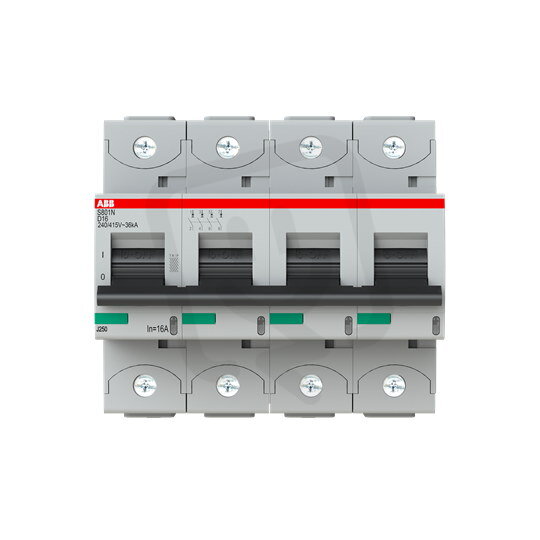

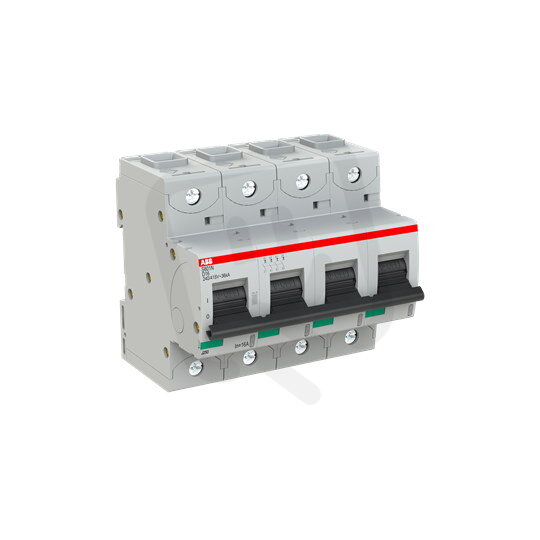

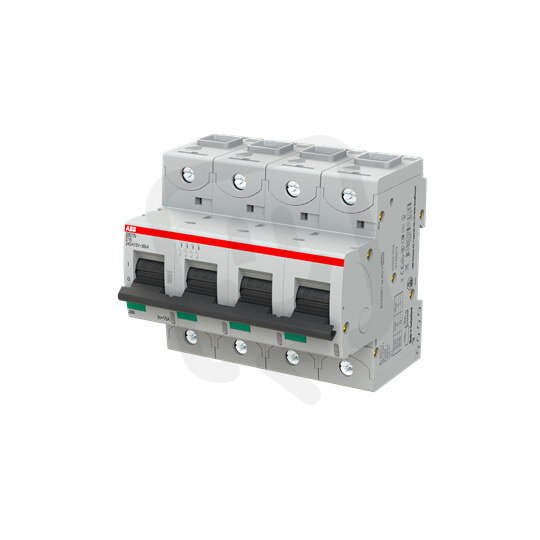

S804N-D16 jistič 4P char. D 16A s klecovou svorkou 36kA ABB 2CCS894001R0161
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 656,30 Kč
Cena po registraci:
6 836,11 Kč/ks
Po registraci bez DPH:
5 649,68 Kč
Vaše cena s DPH:
7 120,44 Kč/ks
Vaše cena bez DPH:
5 884,66 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138377
- Kód dodavatele:
- 2CCS894001R0161
- EAN:
- 7612271205140
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804N
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 12,4 W
S804N-D16 jistič 4P char. D 16A s klecovou svorkou 36kA ABB 2CCS894001R0161
Modulární jistič S804N-D16 (EAN: 7612271205140) od ABB je 4pólový s charakteristikou D, jmenovitým proudem 16 A a jmenovitým napětím 400 V.
Vypínací zkratová schopnost dosahuje 36 kA (Icu IEC 60947-2, 400 V) a 20 kA podle lcn EN 60898; další parametry: modulární šířka 6, krytí IP20, možnost doplňkové výbavy, rozsah provozní teploty -40 až 70 °C a připojitelné průřezy vodičů 0–70 mm² (pevné) / 0–50 mm² (vícežilové); není určeno ke spínání vodiče N.
Proč si vybrat tento jistič?
- Tento přístroj patří do produktové řady S804N a nese označení S804N-D16.
- Je určen pro jmenovitý proud 16 A, vhodný pro běžné jistící aplikace.
- Charakteristika vypínání D zajišťuje spolehlivou reakci na spouštěcí proudy typické pro motory a indukční zátěže.
- Má 4 póly (čtyřpólové provedení) pro současné odpojení všech vodičů.
- Vypínací zkratová schopnost činí 36 kA; podle hodnoty lcn dle normy EN 60898 při 400 V je to 20 kA.
- Je určen pro napětí AC/DC, disponuje klecovou svorkou pro pevné připojení a má modulární šířku 6 modulů.
Interní název produktu
S804N-D16
Podrobný popis produktu
S804N-D16; jistič typu S800N ; počet pólů: 4; vypínací charakteristika: D; jmenovitý proud: 16A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
