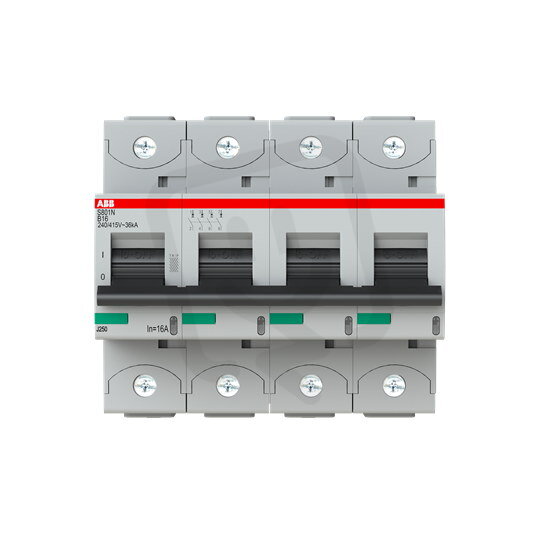

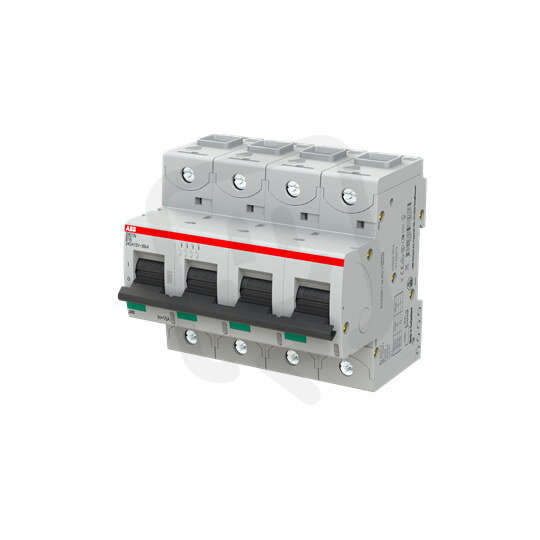

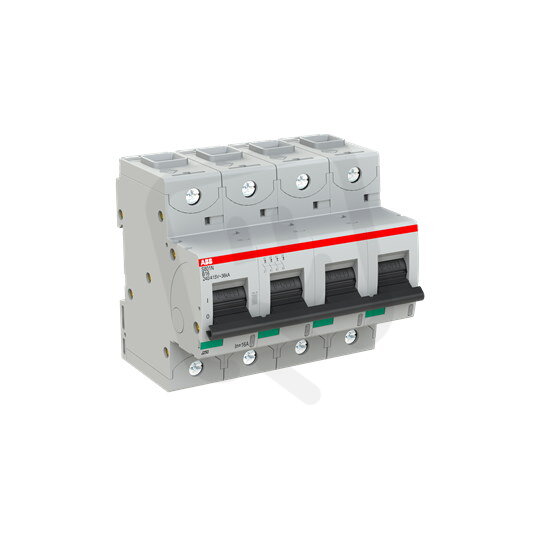

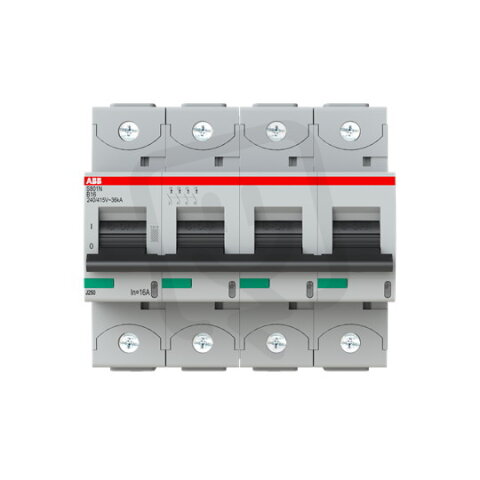

S804N-B16 jistič 4P char. B 16A s klecovou svorkou 36kA ABB 2CCS894001R0165
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 669,35 Kč
Cena po registraci:
5 954,91 Kč/ks
Po registraci bez DPH:
4 921,41 Kč
Vaše cena s DPH:
6 202,58 Kč/ks
Vaše cena bez DPH:
5 126,10 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138281
- Kód dodavatele:
- 2CCS894001R0165
- EAN:
- 7612271204181
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804N
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 12,4 W
S804N-B16 jistič 4P char. B 16A s klecovou svorkou 36kA ABB 2CCS894001R0165
Jistič S804N-B16 (EAN: 7612271204181) je čtyřpólový modulární přístroj s charakteristikou B a jmenovitým proudem 16 A, určený pro AC/DC provoz a jmenovité napětí 400 V se šířkou 6 modulů.
Vypínací zkratová schopnost je Icu 36 kA (IEC 60947-2) při 400 V s lcn podle EN 60898 20 kA, umožňuje připojení pevného vodiče 0–70 mm2 nebo vícežilového 0–50 mm2, má krytí IP20, pracuje v rozsahu teplot -40 až 70 °C a nabízí možnost doplňkové výbavy.
Proč si vybrat jistič S804N-B16?
- Má jmenovitý proud 16 A, vhodný pro ochranu obvodů s tímto zatížením.
- Je určený pro AC i DC napětí, takže jej lze použít ve střídavých i stejnosměrných aplikacích.
- Disponuje charakteristikou B, která zajišťuje citlivé vypínání při přetíženích a krátkodobých nárazových proudech.
- Má vypínací zkratovou schopnost 20 kA (EN 60898, 400 V), čímž snižuje riziko poškození při zkratu.
- Má 4 chráněné póly, tedy čtyřpólové provedení vhodné pro třífázové obvody s ochranou nulového vodiče.
- Zabírá 6 modulárních šířek na DIN liště, takže šetří místo v rozváděči.
Interní název produktu
S804N-B16
Podrobný popis produktu
S804N-B16; jistič typu S800N ; počet pólů: 4; vypínací charakteristika: B; jmenovitý proud: 16A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
