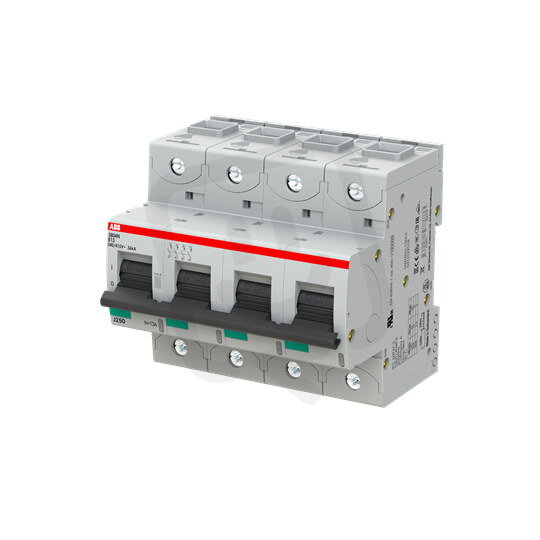

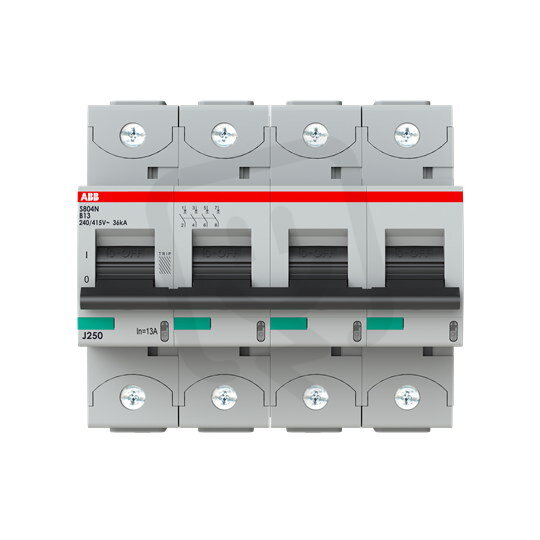

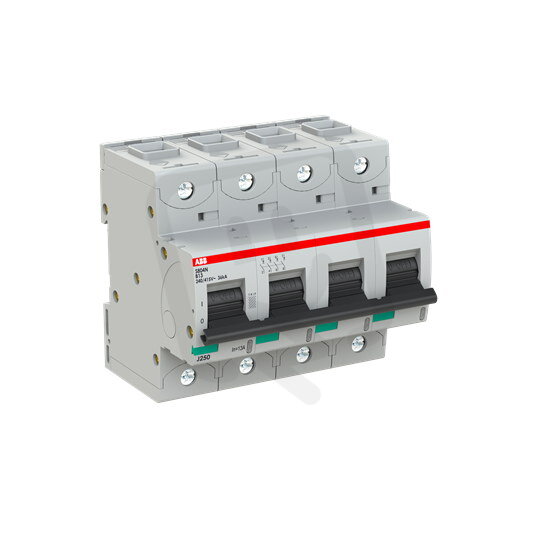

S804N-B13 jistič 4P char. B 13A s klecovou svorkou 36kA ABB 2CCS894001R0135
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 669,35 Kč
Cena po registraci:
5 954,91 Kč/ks
Po registraci bez DPH:
4 921,41 Kč
Vaše cena s DPH:
6 202,58 Kč/ks
Vaše cena bez DPH:
5 126,10 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138280
- Kód dodavatele:
- 2CCS894001R0135
- EAN:
- 7612271204174
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804N
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 8 W
S804N-B13 jistič 4P char. B 13A s klecovou svorkou 36kA ABB 2CCS894001R0135
S804N-B13 jistič 4P (EAN: 7612271204174) ze série S804N má charakteristiku B pro AC/DC a modularní šířku 6.
Jmenovitý proud 13 A, jmenovité napětí 400 V, vypínací schopnost Icu 36 kA dle IEC 60947‑2 a lcn 20 kA dle EN 60898 při 400 V, frekvence 50–60 Hz.
Čtyřpólové provedení (4 póly), stupeň krytí IP20, možnost doplňkové výbavy: ano, nespíná N vodič: ne, připojitelné průřezy pevného vodiče 0–70 mm² a vícežilového 0–50 mm², provozní teplota −40–70 °C, výbuchu odolný: ne, instalace pod omítku: ne.
Proč si vybrat tento jistič?
- Jistič je 4pólový (počet pólů: 4), takže přeruší všechny póly najednou.
- Má jmenovitý proud 13 A, vhodný pro obvody s tímto zatížením.
- Má charakteristiku B, která určuje jeho spouštěcí průběh pro běžné zátěže.
- Je určen pro AC i DC napětí (typ napětí: AC/DC).
- Zabírá na liště 6 modulů, což usnadňuje plánování rozvaděče.
- Má klecovou svorku a v popisu se uvádí vypínací schopnost 36 kA; podle normy EN 60898 při 400 V je uvedena 20 kA.
Interní název produktu
S804N-B13
Podrobný popis produktu
S804N-B13; jistič typu S800N ; počet pólů: 4; vypínací charakteristika: B; jmenovitý proud: 13A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
