S804N-B10 jistič 4P char. B 10A s klecovou svorkou 36kA ABB 2CCS894001R0105

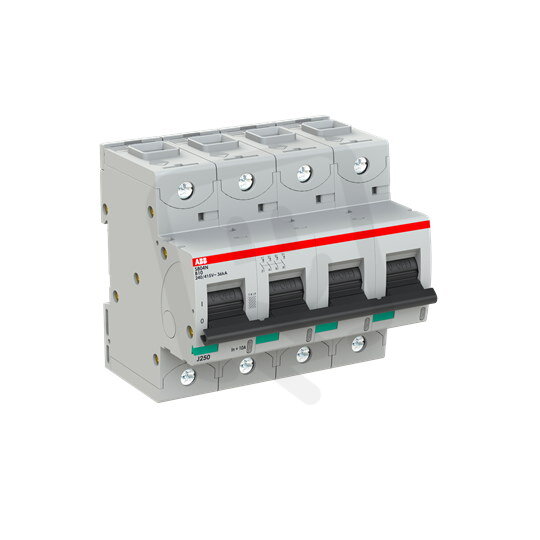

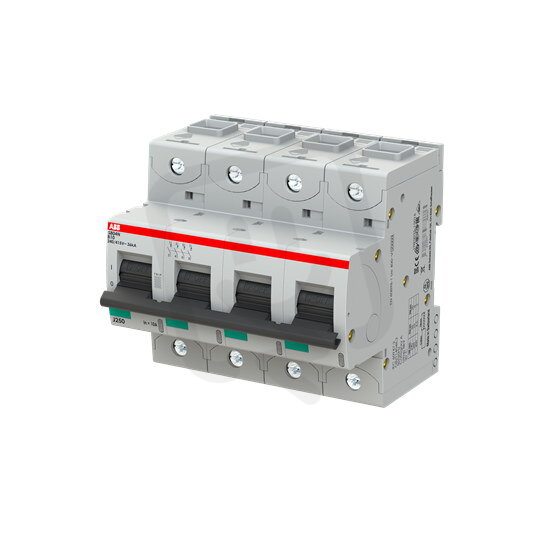

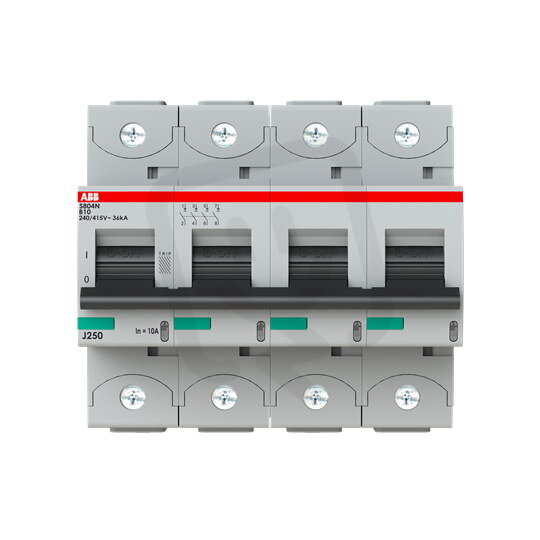

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 669,35 Kč
Cena po registraci:
5 954,91 Kč/ks
Po registraci bez DPH:
4 921,41 Kč
Vaše cena s DPH:
6 202,58 Kč/ks
Vaše cena bez DPH:
5 126,10 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138279
- Kód dodavatele:
- 2CCS894001R0105
- EAN:
- 7612271204167
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
- Produktová řada:
- S804N
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 6 W
S804N-B10 jistič 4P char. B 10A s klecovou svorkou 36kA ABB 2CCS894001R0105
Modulární jistič S804N-B10 (EAN 7612271204167) je čtyřpólový přístroj s charakteristikou B a jmenovitým proudem 10 A.
Má jmenovité napětí 400 V, vypínací zkratovou schopnost Icu 36 kA dle IEC 60947-2 a lcn dle EN 60898 20 kA, modulární šířku 6 a stupeň krytí IP20.
Nepřepíná vodič N, nabízí možnost doplňkové výbavy a podporuje průřezy pevného vodiče 0–70 mm² a vícežilového připojení 0–50 mm² při provozní teplotě -40–70 °C.
Proč si vybrat tento jistič?
- Jedná se o čtyřpólový jistič, který přerušuje všechny fáze i nulový vodič současně.
- Má jmenovitý proud 10 A, vhodný pro obvody s menším odběrem.
- Vypínací charakteristika je B, poskytující citlivé odpojení při krátkodobých přetíženích.
- Je určen pro AC/DC, tedy pro střídavé i stejnosměrné napětí.
- Podle normy EN 60898 při 400 V má vypínací schopnost 20 kA, což udává schopnost přerušit zkratový proud.
- Je vybaven klecovou svorkou pro pevné a bezpečné připojení vodičů.
Interní název produktu
S804N-B10
Podrobný popis produktu
S804N-B10; jistič typu S800N ; počet pólů: 4; vypínací charakteristika: B; jmenovitý proud: 10A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
