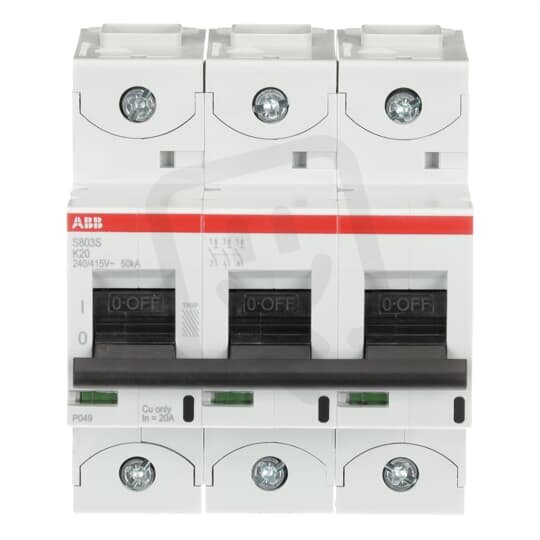

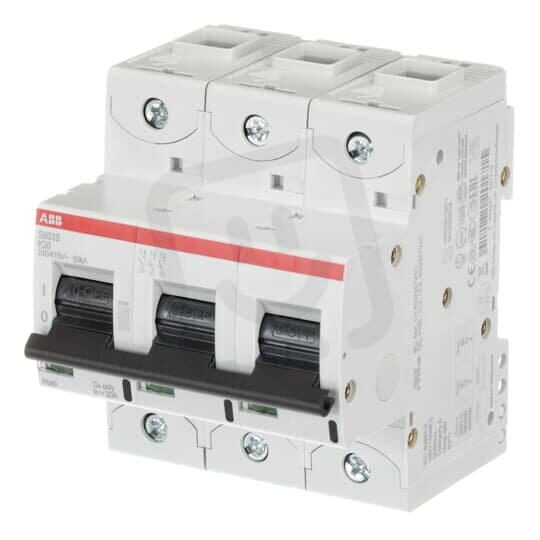

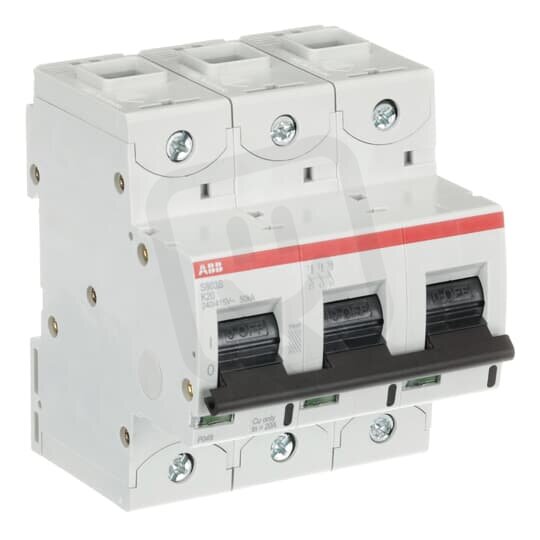

S803S-K20 jistič 3P char. K 20A s klecovou svorkou Icu 50kA ABB 2CCS863001R0487
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 526,27 Kč
Cena po registraci:
6 719,98 Kč/ks
Po registraci bez DPH:
5 553,70 Kč
Vaše cena s DPH:
6 999,50 Kč/ks
Vaše cena bez DPH:
5 784,71 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138510
- Kód dodavatele:
- 2CCS863001R0487
- EAN:
- 7612271201715
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803S
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 12,9 W
S803S-K20 jistič 3P char. K 20A s klecovou svorkou Icu 50kA ABB 2CCS863001R0487
Modulární třípólový jistič S803S-K20 (EAN 7612271201715) z produktové řady S803S s charakteristikou K a jmenovitým proudem 20 A pro AC/DC napájení.
Jmenovité napětí 400 V, vypínací zkratová schopnost Icu 50 kA dle IEC 60947-2 a 25 kA dle EN 60898, izolační napětí 690 V a impulzní odolnost 8 kV, stupeň krytí IP20.
Možnost doplňkové výbavy, vestavěná hloubka 82,5 mm, modulární šířka 4,5, připojení pevného vodiče do 70 mm2 či vícežilového do 50 mm2, provozní teplota -40 až 70 °C a ztrátový výkon 12,9 W.
Proč si vybrat jistič S803S-K20?
- Je určen pro provoz na AC i DC, takže ho lze použít v aplikacích střídavého i stejnosměrného napětí.
- Má jmenovitý proud 20 A, vhodný pro ochranu obvodů s tímto zatížením.
- Vypínací zkratová schopnost Icu 50 kA, podle EN 60898 je pak lcn 25 kA při 400 V, což zajišťuje odolnost proti krátkodobým zkratovým proudům.
- Charakteristika K je určena pro spínání indukčních zátěží s vyššími proudy náběhu.
- Má 3 póly, takže je vhodný pro ochranu třífázových obvodů.
- Připojení vodičů je řešeno pomocí klecové svorky pro pevné a spolehlivé upevnění.
Interní název produktu
S803S-K20
Podrobný popis produktu
S803S-K20; jistič typu S800S ; počet pólů: 3; vypínací charakteristika: K; jmenovitý proud: 20A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
