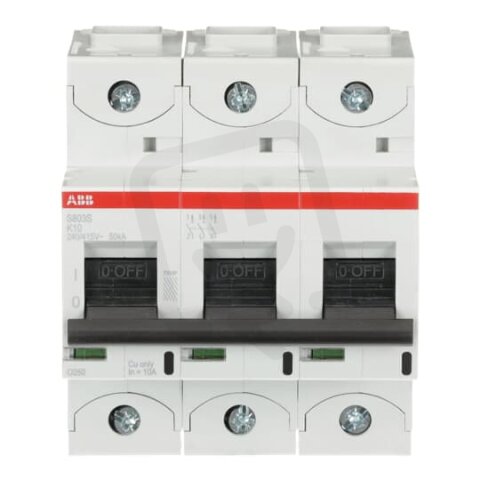

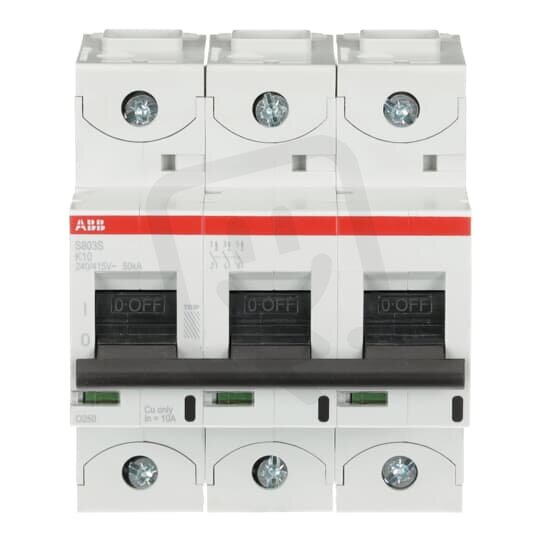

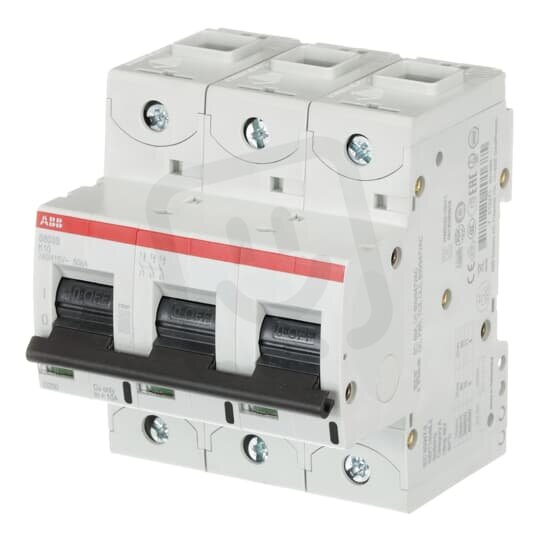

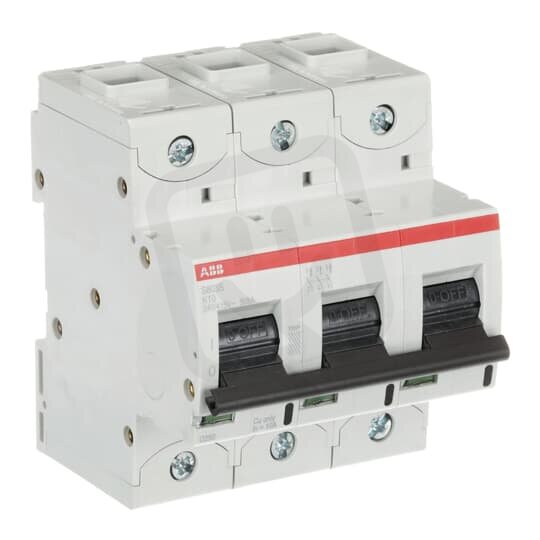

S803S-K10 jistič 3P char. K 10A s klecovou svorkou Icu 50kA ABB 2CCS863001R0427
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 526,27 Kč
Cena po registraci:
6 719,98 Kč/ks
Po registraci bez DPH:
5 553,70 Kč
Vaše cena s DPH:
6 999,50 Kč/ks
Vaše cena bez DPH:
5 784,71 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138507
- Kód dodavatele:
- 2CCS863001R0427
- EAN:
- 7612271201685
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803S
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 6 W
S803S-K10 jistič 3P char. K 10A s klecovou svorkou Icu 50kA ABB 2CCS863001R0427
Jistič S803S-K10 (EAN 7612271201685) je třípólový přístroj s charakteristikou K pro AC/DC s jmenovitým proudem 10 A a jmenovitým napětím 400 V (frekvence 50–60 Hz).
Má vypínací zkratovou schopnost Icu 50 kA podle IEC 60947-2 a 25 kA podle EN 60898, impulzní odolnost 8 kV, izolační napětí Ui 690 V, stupeň krytí IP20, stupeň znečištění 3 a kategorii přepětí 4.
Modulární šířka 4,5, vestavěná hloubka 82,5 mm, třída omezení proudu 3 a ztrátový výkon 6 W; možnost doplňkové výbavy ano, spínání N vodiče ne, svorky pro pevný vodič 0–70 mm2 a vícežilové připojení 0–50 mm2, provozní teplota -40–70 °C.
Proč si vybrat tento jistič?
- Zapojení třífázových obvodů je zajištěno díky 3 pólům.
- Charakteristika K je určena pro obvody s vyššími spouštěcími proudy.
- Jmenovitý proud činí 10 A.
- Určen pro napětí AC/DC, takže ho lze použít ve střídavých i stejnosměrných instalacích.
- Vypínací zkratová schopnost Icu 50 kA umožňuje přerušit vysoké zkratové proudy.
- Pro připojení vodičů je použita klecová svorka, která zajišťuje pevné upevnění vodičů.
Interní název produktu
S803S-K10
Podrobný popis produktu
S803S-K10; jistič typu S800S ; počet pólů: 3; vypínací charakteristika: K; jmenovitý proud: 10A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
