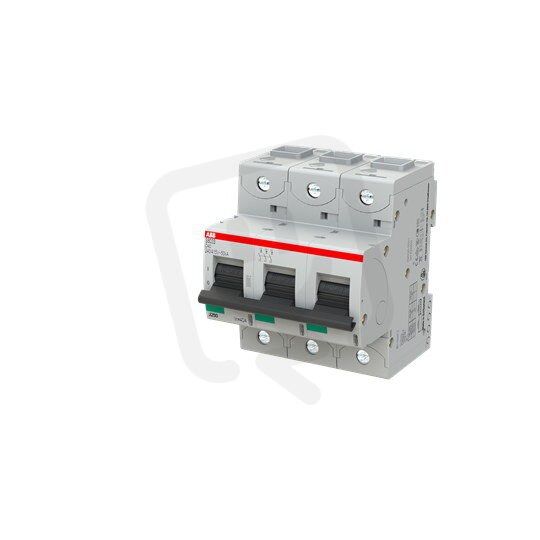

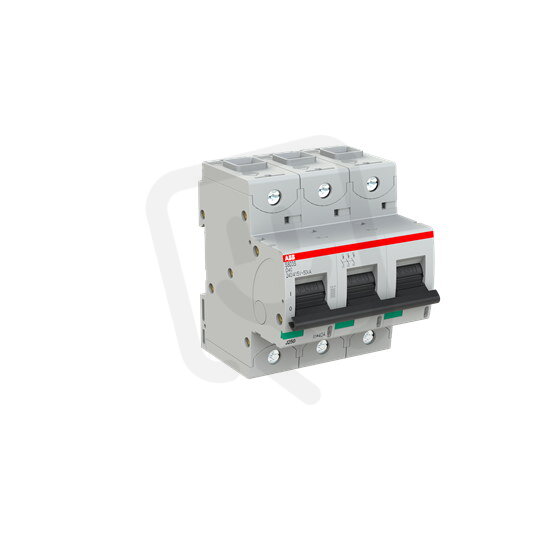

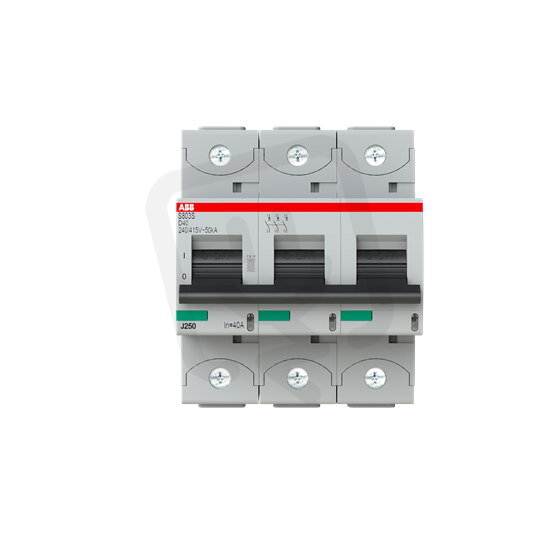

S803S-D40 jistič 3P char. D 40A s klecovou svorkou Icu 50kA ABB 2CCS863001R0401
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 963,13 Kč
Cena po registraci:
7 110,03 Kč/ks
Po registraci bez DPH:
5 876,06 Kč
Vaše cena s DPH:
7 405,77 Kč/ks
Vaše cena bez DPH:
6 120,47 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138561
- Kód dodavatele:
- 2CCS863001R0401
- EAN:
- 7612271201265
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803S
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 12,9 W
S803S-D40 jistič 3P char. D 40A s klecovou svorkou Icu 50kA ABB 2CCS863001R0401
Jistič S803S-D40 (EAN 7612271201265) je třípólový modulární jistič s charakteristikou D pro AC/DC a jmenovitým proudem 40 A při jmenovitém napětí 400 V.
Má vypínací zkratovou schopnost Icu 50 kA (IEC 60947-2) a 25 kA dle EN 60898, modulární šířku 4,5, vestavěnou hloubku 82,5 mm a stupeň krytí IP20; spínající N vodič: ne a možnost doplňkové výbavy: ano.
Podporuje připojení pevného vodiče 0-70 mm2 a vícežilového 0-50 mm2, pracuje v rozsahu frekvencí 50-60 Hz při okolní teplotě -40-70 °C, s izolačním napětím Ui 690 V, impulzní odolností Uimp 8 kV a ztrátovým výkonem 12,9 W.
Proč si vybrat tento jistič?
- Je určen pro provoz na napětí AC/DC.
- Má vypínací charakteristiku D, vhodnou pro ochranu obvodů s vyššími spouštěcími proudy, například u motorů.
- S jmenovitým proudem 40 A je určen k ochraně obvodů s tímto zatížením.
- Vypínací zkratová schopnost Icu dosahuje 50 kA, což ovlivňuje schopnost přerušit velké zkratové proudy.
- Je v provedení pro 3 póly (3P), tedy vhodný pro třífázové rozvody.
- Upevnění vodičů zajišťuje klecová svorka pro spolehlivé připojení.
Interní název produktu
S803S-D40
Podrobný popis produktu
S803S-D40; jistič typu S800S ; počet pólů: 3; vypínací charakteristika: D; jmenovitý proud: 40A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
