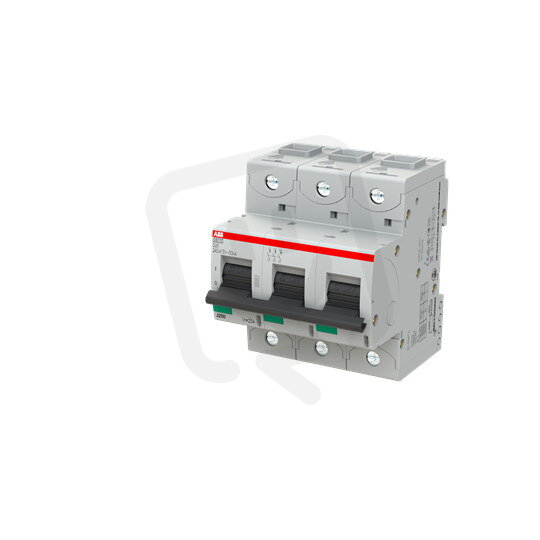

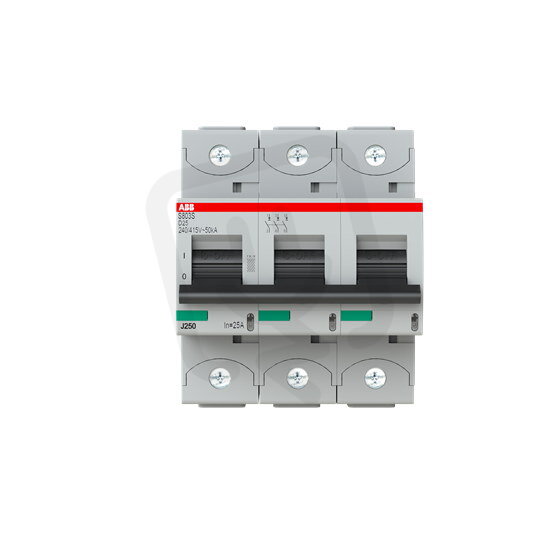

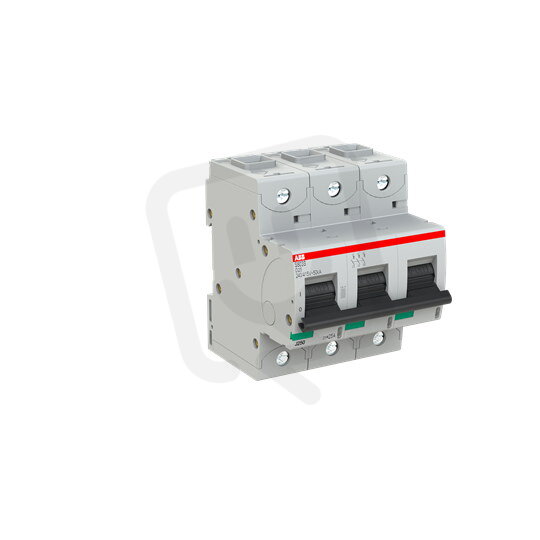

S803S-D25 jistič 3P char. D 25A s klecovou svorkou Icu 50kA ABB 2CCS863001R0251
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 956,52 Kč
Cena po registraci:
7 104,14 Kč/ks
Po registraci bez DPH:
5 871,19 Kč
Vaše cena s DPH:
7 399,63 Kč/ks
Vaše cena bez DPH:
6 115,40 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138559
- Kód dodavatele:
- 2CCS863001R0251
- EAN:
- 7612271201241
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803S
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 9,6 W
S803S-D25 jistič 3P char. D 25A s klecovou svorkou Icu 50kA ABB 2CCS863001R0251
S803S-D25 (EAN: 7612271201241) je třípólový jistič řady S803S s charakteristikou D pro AC/DC a jmenovitým proudem 25 A při jmenovitém napětí 400 V.
Má vypínací zkratovou schopnost 25 kA (EN 60898) a 50 kA (IEC 60947-2), stupeň krytí IP20, modulární šířku 4,5 a vestavěnou hloubku 82,5 mm, přičemž spínající N vodič není podporován a je možné využít doplňkovou výbavu.
Podporuje pevné vodiče do 0–70 mm² a vícežilové připojení do 0–50 mm², pracuje na frekvencích 50–60 Hz s izolačním napětím 690 V, impulsním odolným napětím 8 kV, kategorií přepětí 4, třídou omezení proudu 3, ztrátovým výkonem 9,6 W a rozsah provozní teploty -40 až 70 °C.
Proč si vybrat tento jistič?
- Určený pro napětí AC/DC, takže jej lze použít v obvodech střídavého i stejnosměrného proudu.
- Má charakteristiku D, která je vhodná pro obvody s vyššími náběhovými proudy.
- Jmenovitý proud 25 A pro ochranu obvodů odpovídajícího zatížení.
- Trojpólové provedení (3 póly) pro současnou ochranu všech fází.
- Vypínací zkratová schopnost (Icu) 50 kA pro odolnost vůči zkratovým událostem.
- Připojení vodičů pomocí klecové svorky pro pevné a bezpečné uchycení vodičů.
Interní název produktu
S803S-D25
Podrobný popis produktu
S803S-D25; jistič typu S800S ; počet pólů: 3; vypínací charakteristika: D; jmenovitý proud: 25A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
