S803S-D20 jistič 3P char. D 20A s klecovou svorkou Icu 50kA ABB 2CCS863001R0201

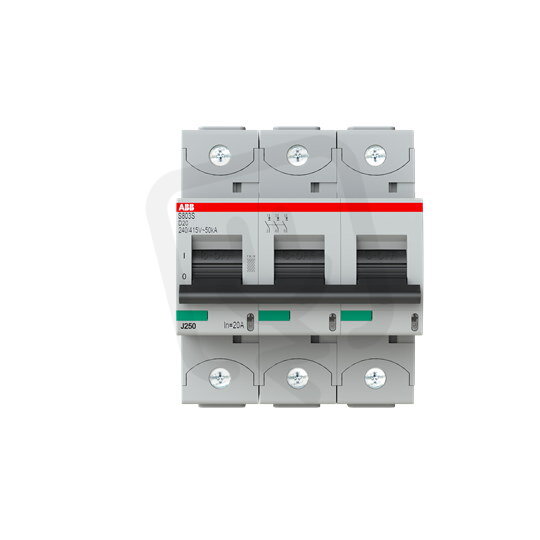

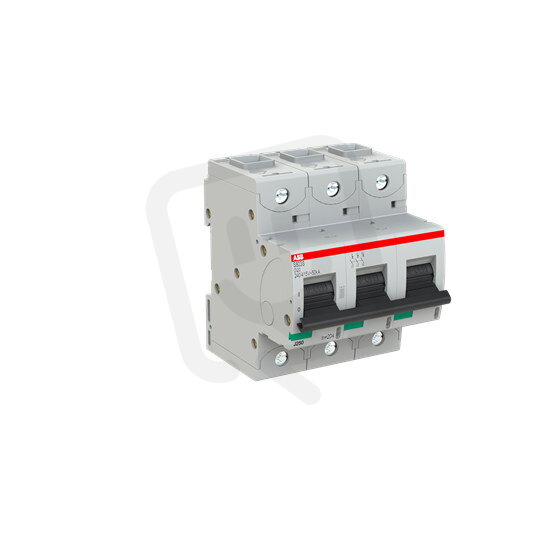

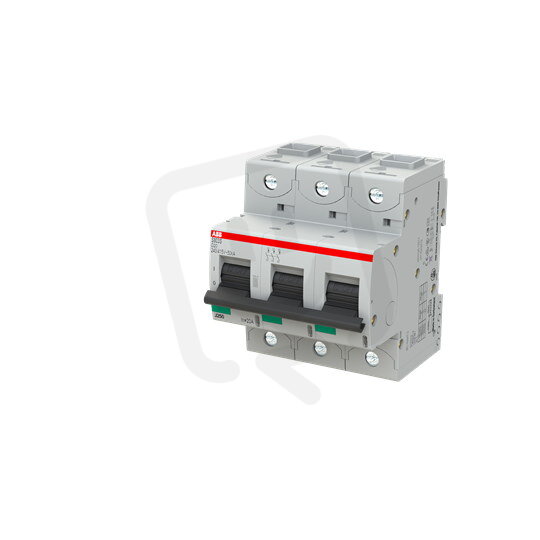

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 956,52 Kč
Cena po registraci:
7 104,14 Kč/ks
Po registraci bez DPH:
5 871,19 Kč
Vaše cena s DPH:
7 399,63 Kč/ks
Vaše cena bez DPH:
6 115,40 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138558
- Kód dodavatele:
- 2CCS863001R0201
- EAN:
- 7612271201234
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803S
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 12,9 W
S803S-D20 jistič 3P char. D 20A s klecovou svorkou Icu 50kA ABB 2CCS863001R0201
S803S-D20 je třípólový jistič s charakteristikou D a klecovou svorkou, určený pro AC/DC aplikace.
Má jmenovitý proud 20 A, jmenovité napětí 400 V a vypínací zkratovou schopnost dle IEC Icu 50 kA (EN 60898 25 kA); frekvence 50–60 Hz.
Modulární šířka 4,5, vestavěná hloubka 82,5 mm, stupeň krytí IP20, provozní teplota -40–70 °C, možnost doplňkové výbavy, nepřepíná N vodič; EAN: 7612271201234.
Proč si vybrat tento jistič?
- Lze jej použít v sítích s AC/DC napětím.
- Nabízí jmenovitý proud 20 A pro ochranu obvodů s tímto zatížením.
- S charakteristikou D je vhodný pro aplikace s vyššími spínacími proudy indukčních zátěží.
- Jedná se o třípólový jistič, který kryje všechny tři fáze.
- Icu 50 kA (EN 60898: 25 kA při 400 V) udává jeho zkratovou vypínací schopnost podle různých norem.
- Je vybaven klecovou svorkou pro spolehlivé upevnění vodičů a má modulární šířku 4,5 pro kompaktní montáž.
Interní název produktu
S803S-D20
Podrobný popis produktu
S803S-D20; jistič typu S800S ; počet pólů: 3; vypínací charakteristika: D; jmenovitý proud: 20A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
