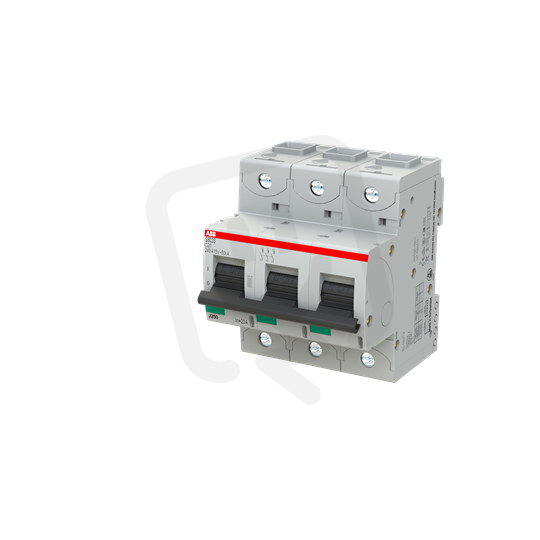

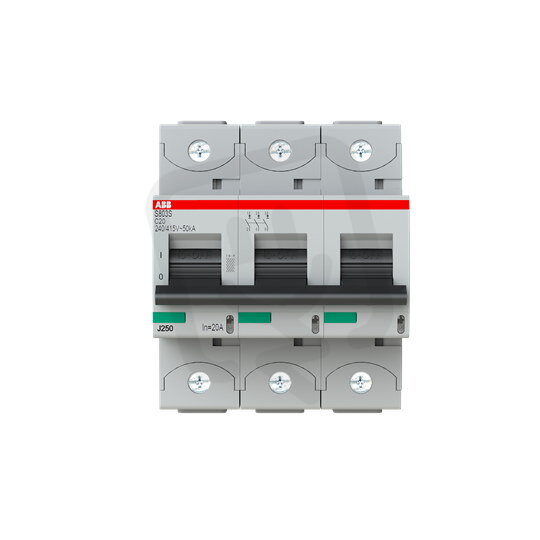

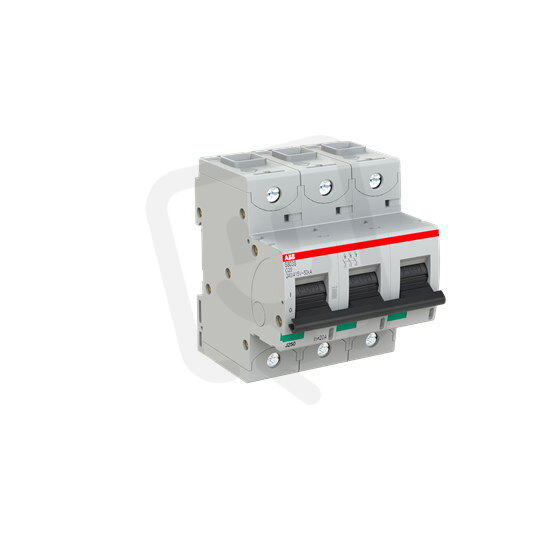

S803S-C20 jistič 3P char. C 20A s klecovou svorkou Icu 50kA ABB 2CCS863001R0204
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 919,55 Kč
Cena po registraci:
6 178,27 Kč/ks
Po registraci bez DPH:
5 106,01 Kč
Vaše cena s DPH:
6 435,25 Kč/ks
Vaše cena bez DPH:
5 318,39 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138462
- Kód dodavatele:
- 2CCS863001R0204
- EAN:
- 7612271200756
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803S
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 10,5 W
S803S-C20 jistič 3P char. C 20A s klecovou svorkou Icu 50kA ABB 2CCS863001R0204
Jistič S803S‑C20 (EAN 7612271200756) je třípólový přístroj s charakteristikou C pro jmenovitý proud 20 A a jmenovité napětí 400 V.
Má vypínací zkratovou schopnost Icu 50 kA (IEC 60947-2) a lcn 25 kA (EN 60898), modulární šířku 4,5 a stupeň krytí IP20.
Podporuje připojení pevného vodiče do 0–70 mm² a vícežilového do 0–50 mm², pracuje při okolní teplotě -40 až 70 °C, má ztrátový výkon 10,5 W a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Je vhodný pro použití ve střídavých i stejnosměrných obvodech (typ napětí: AC/DC).
- Disponuje charakteristikou C, která je vhodná pro běžné zatížení a spouštěcí podmínky.
- Má jmenovitý proud 20 A pro ochranu obvodů tohoto zatížení.
- Třípólové provedení (3 póly / 3P) je určeno pro třífázové instalace.
- Vypínací zkratová schopnost Icu 50 kA (EN 60898: 25 kA při 400 V) zvyšuje odolnost proti zkratovým stavům.
- Usnadňuje zapojení díky klecové svorce pro pevné a spolehlivé připojení vodičů.
Interní název produktu
S803S-C20
Podrobný popis produktu
S803S-C20; jistič typu S800S ; počet pólů: 3; vypínací charakteristika: C; jmenovitý proud: 20A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
