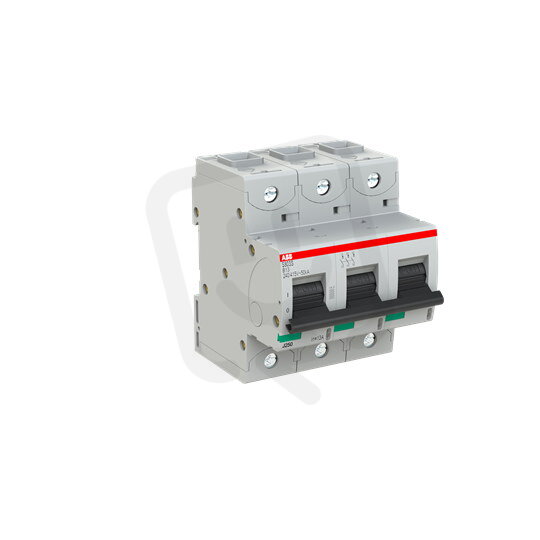

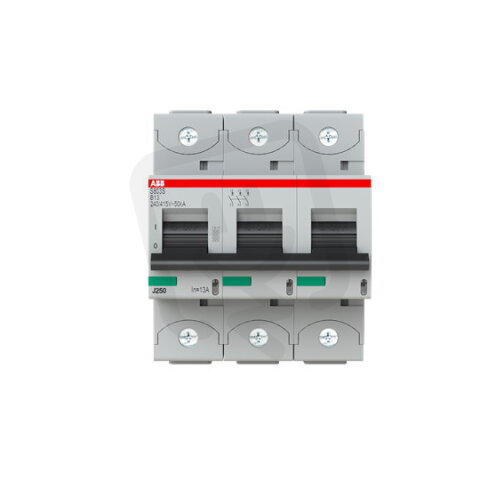

S803S-B13 jistič 3P char. B 13A s klecovou svorkou Icu 50kA ABB 2CCS863001R0135
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 919,55 Kč
Cena po registraci:
6 178,27 Kč/ks
Po registraci bez DPH:
5 106,01 Kč
Vaše cena s DPH:
6 435,25 Kč/ks
Vaše cena bez DPH:
5 318,39 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138412
- Kód dodavatele:
- 2CCS863001R0135
- EAN:
- 7612271200251
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803S
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 6 W
S803S-B13 jistič 3P char. B 13A s klecovou svorkou Icu 50kA ABB 2CCS863001R0135
S803S-B13 jistič 3P char. B 13A (ABB 2CCS863001R0135, EAN 7612271200251) je třípólový modulární jistič s klecovou svorkou, modulární šířkou 4,5 a vestavěnou hloubkou 82,5 mm.
Má vypínací zkratovou schopnost 50 kA (Icu IEC 60947-2 400V) a 25 kA (lcn EN 60898 400V), jmenovité napětí 400 V, izolační napětí 690 V a impulzní odolnost 8 kV, s krytím IP20, provozní frekvencí 50–60 Hz a rozsahem okolních teplot -40–70 °C; nepřepíná střední (N) vodič a nabízí možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Jedná se o 3pólový jistič určený k ochraně tří vzájemně propojených vodičů.
- Jmenovitý proud činí 13 A, což odpovídá běžným domovním a lehkým průmyslovým obvodům.
- Má vypínací charakteristiku B, vhodnou pro ochranu obvodů s převládající rezistivní zátěží.
- Vypínací zkratová schopnost dosahuje 50 kA (Icu) a dle normy EN 60898 při 400 V je 25 kA.
- Je vybaven klecovou svorkou pro spolehlivé a pevné připojení vodičů.
- Jistič je určen pro provoz na AC i DC, čímž zvyšuje flexibilitu použití.
Interní název produktu
S803S-B13
Podrobný popis produktu
S803S-B13; jistič typu S800S ; počet pólů: 3; vypínací charakteristika: B; jmenovitý proud: 13A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
