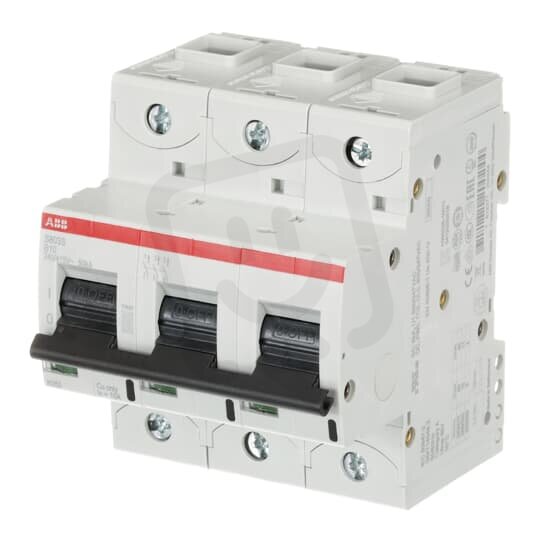

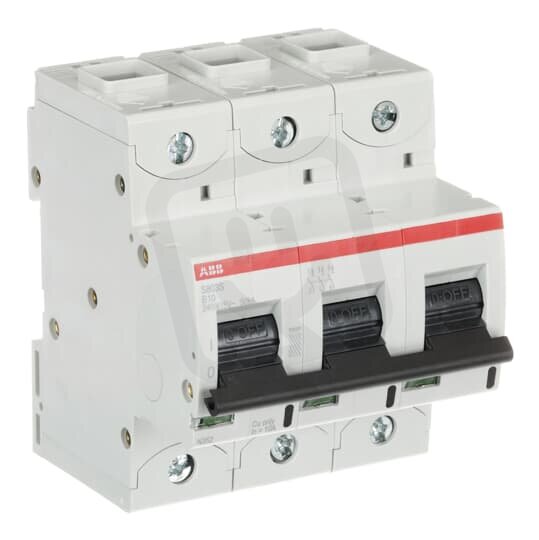

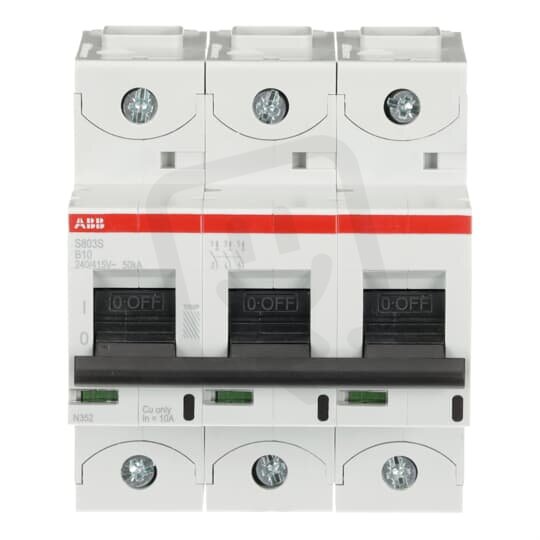

S803S-B10 jistič 3P char. B 10A s klecovou svorkou Icu 50kA ABB 2CCS863001R0105
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 919,55 Kč
Cena po registraci:
6 178,27 Kč/ks
Po registraci bez DPH:
5 106,01 Kč
Vaše cena s DPH:
6 435,25 Kč/ks
Vaše cena bez DPH:
5 318,39 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138411
- Kód dodavatele:
- 2CCS863001R0105
- EAN:
- 7612271200244
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803S
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 4,5 W
S803S-B10 jistič 3P char. B 10A s klecovou svorkou Icu 50kA ABB 2CCS863001R0105
S803S-B10 jistič 3P s charakteristikou B (EAN 7612271200244) poskytuje ochranu obvodů s jmenovitým proudem 10 A.
Je určen pro AC/DC při jmenovitém napětí 400 V, má vypínací schopnost Icu 50 kA (IEC 60947-2) a lcn 25 kA (EN 60898), modulární šířku 4,5 a stupeň krytí IP20.
Nabízí možnost doplňkové výbavy, nespíná N vodič a umožňuje připojení pevného vodiče 0–70 mm² nebo vícežilového 0–50 mm² při vestavěné hloubce 82,5 mm a provozní teplotě -40–70 °C.
Proč si vybrat tento jistič?
- Tento jistič je určen pro třífázová zapojení a má 3 póly.
- Jmenovitý proud je 10 A, vhodný pro ochranu menších obvodů.
- Má vypínací charakteristiku B, běžně používanou tam, kde jsou očekávány malé spouštěcí proudy.
- Je kompatibilní se střídavým i stejnosměrným napětím, tedy AC/DC.
- Pro připojení vodičů je použita klecová svorka pro bezpečné utažení vodičů.
- Vypínací schopnost (Icu) dosahuje 50 kA.
Interní název produktu
S803S-B10
Podrobný popis produktu
S803S-B10; jistič typu S800S ; počet pólů: 3; vypínací charakteristika: B; jmenovitý proud: 10A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
