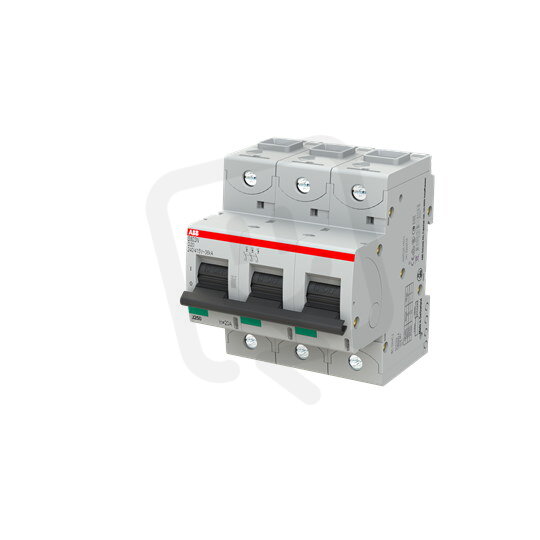

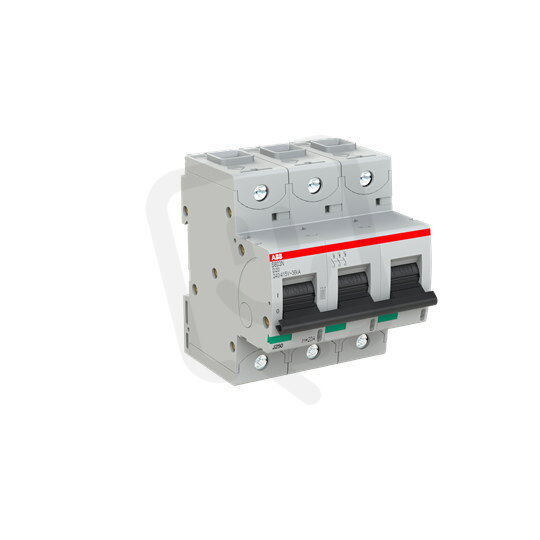

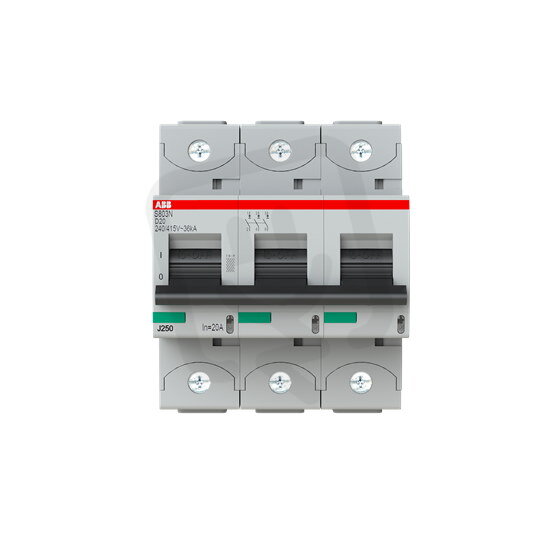

S803N-D20 jistič 3P char. D 20A s klecovou svorkou Icu 36kA ABB 2CCS893001R0201
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 735,39 Kč
Cena po registraci:
5 120,97 Kč/ks
Po registraci bez DPH:
4 232,21 Kč
Vaše cena s DPH:
5 333,97 Kč/ks
Vaše cena bez DPH:
4 408,24 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138366
- Kód dodavatele:
- 2CCS893001R0201
- EAN:
- 7612271205034
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803N
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 10,5 W
S803N-D20 jistič 3P char. D 20A s klecovou svorkou Icu 36kA ABB 2CCS893001R0201
S803N-D20 (EAN 7612271205034) je třípólový jistič s charakteristikou D, jmenovitým proudem 20 A a jmenovitým napětím 400 V.
Má vypínací zkratovou schopnost Icu 36 kA (IEC 60947-2) a podle EN 60898 lcn 20 kA, modulární šířku 4,5 a stupeň krytí IP20; spínající N vodič: ne a možnost doplňkové výbavy: ano.
Umožňuje připojení pevného vodiče do 0–70 mm² nebo vícežilového do 0–50 mm², má ztrátový výkon 10,5 W, izolační napětí 690 V a impulzní odolnost 8 kV při provozní teplotě -40–70 °C.
Proč si vybrat tento jistič?
- Určen pro střídavé i stejnosměrné napětí: AC/DC.
- S charakteristikou D, vhodnou pro spouštění motorů a jiné indukční zátěže.
- S jmenovitým proudem 20 A pro ochranu obvodů s tímto zatížením.
- Trojpólové provedení s klecovou svorkou: 3 póly (3P).
- Vypínací schopnost 36 kA (Icu), dle EN 60898 při 400 V 20 kA.
- Patří do řady S803N a zabírá 4,5 modulu na DIN liště.
Interní název produktu
S803N-D20
Podrobný popis produktu
S803N-D20; jistič typu S800N ; počet pólů: 3; vypínací charakteristika: D; jmenovitý proud: 20A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
