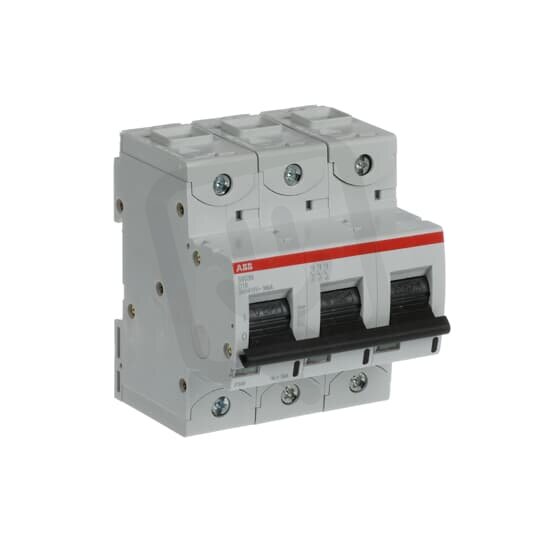

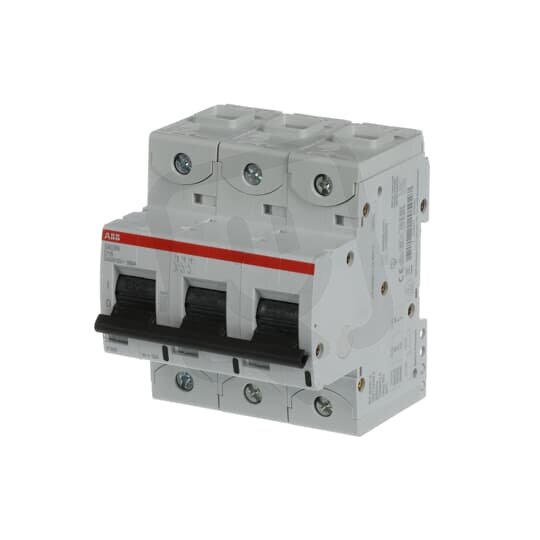

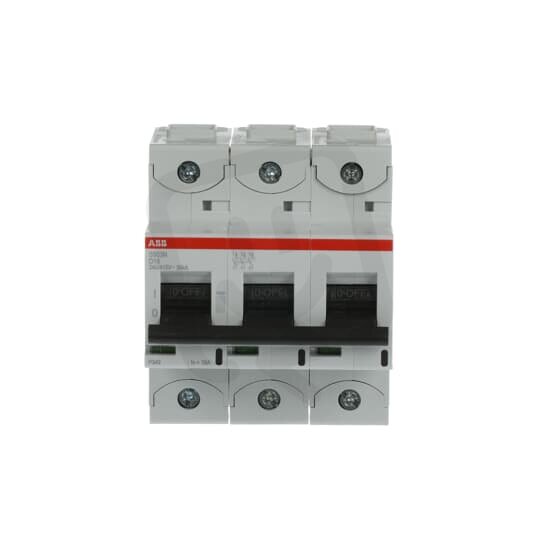

S803N-D16 jistič 3P char. D 16A s klecovou svorkou Icu 36kA ABB 2CCS893001R0161
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 735,39 Kč
Cena po registraci:
5 120,97 Kč/ks
Po registraci bez DPH:
4 232,21 Kč
Vaše cena s DPH:
5 333,97 Kč/ks
Vaše cena bez DPH:
4 408,24 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138365
- Kód dodavatele:
- 2CCS893001R0161
- EAN:
- 7612271205027
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803N
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 9,3 W
S803N-D16 jistič 3P char. D 16A s klecovou svorkou Icu 36kA ABB 2CCS893001R0161
Jistič S803N-D16 3P charakteristiky D s jmenovitým proudem 16 A a jmenovitým napětím 400 V (EAN: 7612271205027) nabízí vypínací zkratovou schopnost Icu 36 kA podle IEC 60947-2 a lcn 20 kA podle EN 60898.
Modulární šířka 4,5, stupeň krytí IP20, možnost doplňkové výbavy ano, kategorie přepětí 4, třída omezení proudu 3, provozní teploty -40–70 °C a průřezy vodičů pevný 0–70 mm² / vícežilový 0–50 mm²; bez spínání N vodiče, není určen pro instalaci pod omítku a není odolný proti výbuchu.
Proč si vybrat tento jistič?
- Jmenovitý proud tohoto jističe je 16 A.
- Charakteristika spouště je D, vhodná pro obvody s vyššími nárazovými proudy.
- Jistič je třípólový, tedy má 3 chráněné póly.
- Krátkodobá vypínací schopnost (Icu) činí 36 kA, přičemž podle normy EN 60898 při 400 V je vypínací schopnost 20 kA.
- Produkt patří do řady S803N výrobce ABB.
- Připojení je realizováno pomocí klecové svorky.
Interní název produktu
S803N-D16
Podrobný popis produktu
S803N-D16; jistič typu S800N ; počet pólů: 3; vypínací charakteristika: D; jmenovitý proud: 16A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
