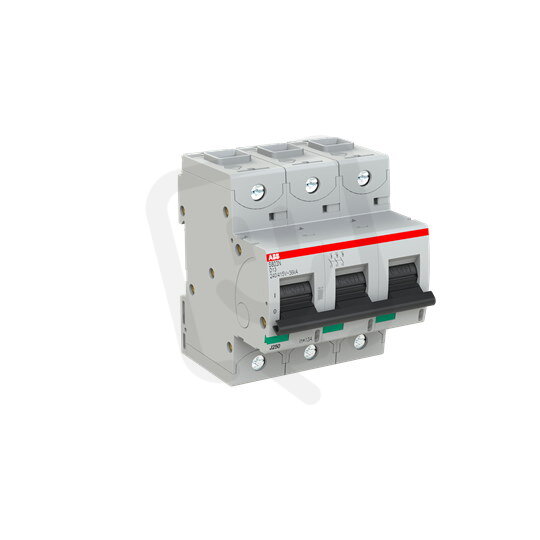

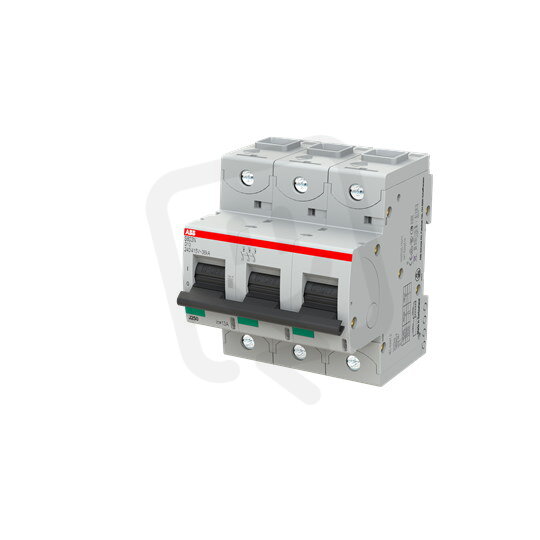

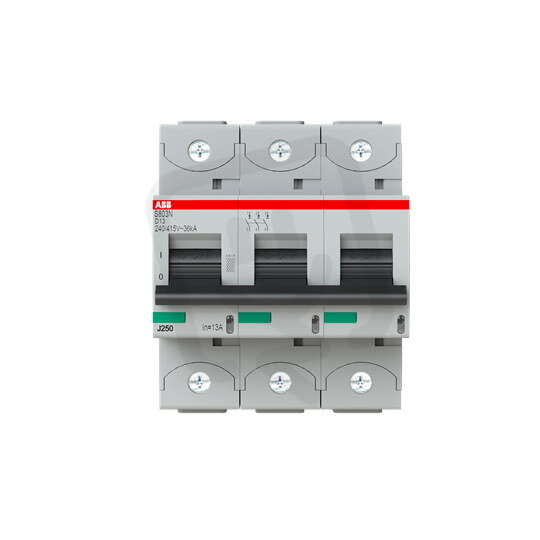

S803N-D13 jistič 3P char. D 13A s klecovou svorkou Icu 36kA ABB 2CCS893001R0131
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 735,39 Kč
Cena po registraci:
5 120,97 Kč/ks
Po registraci bez DPH:
4 232,21 Kč
Vaše cena s DPH:
5 333,97 Kč/ks
Vaše cena bez DPH:
4 408,24 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138364
- Kód dodavatele:
- 2CCS893001R0131
- EAN:
- 7612271205010
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803N
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 6 W
S803N-D13 jistič 3P char. D 13A s klecovou svorkou Icu 36kA ABB 2CCS893001R0131
Jistič S803N-D13 (EAN: 7612271205010) 3P s klecovou svorkou je modulární jistič řady S803N pro AC/DC s jmenovitým proudem 13 A, charakteristikou D a počtem pólů 3.
Má jmenovité napětí 400 V, vypínací zkratovou schopnost Icu 36 kA (IEC 60947-2) a lcn 20 kA (EN 60898), dále modulární šířku 4,5, stupeň krytí IP20 a možnost doplňkové výbavy; spínající N vodič: ne a není výbuchu odolný.
Proč si vybrat tento jistič?
- Jistič je třípólový (3P), takže současně chrání všechny tři fáze obvodu.
- Je vhodný pro obvody s napětím AC/DC, lze jej tedy použít ve střídavých i stejnosměrných instalacích.
- Má charakteristiku D, což zajišťuje vyšší spouštěcí proudy a vhodnost pro indukční zátěže.
- Jmenovitý proud je 13 A, který určuje jeho běžné zatížení.
- Vypínací schopnost je Icu 36 kA (lcn podle EN 60898 při 400 V: 20 kA), takže zvládá zkratové stavy běžné v průmyslových sítích.
- Je vybaven klecovou svorkou pro spolehlivé a bezpečné připojení vodičů.
Interní název produktu
S803N-D13
Podrobný popis produktu
S803N-D13; jistič typu S800N ; počet pólů: 3; vypínací charakteristika: D; jmenovitý proud: 13A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
