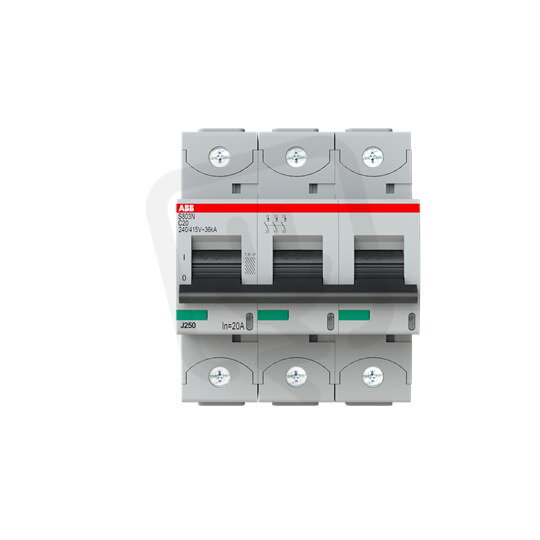

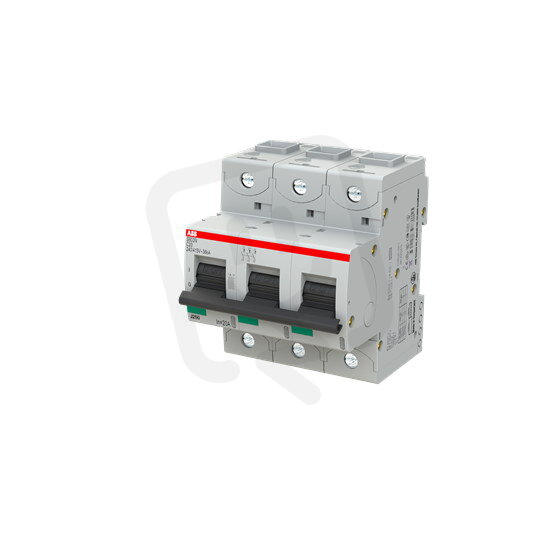

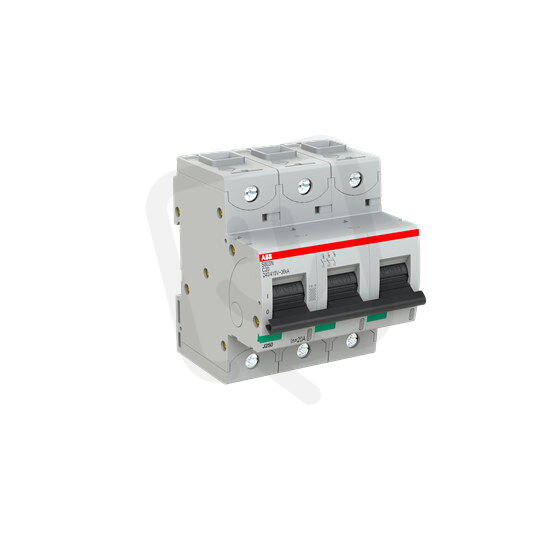

S803N-C20 jistič 3P char. C 20A s klecovou svorkou Icu 36kA ABB 2CCS893001R0204
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 982,43 Kč
Cena po registraci:
4 448,70 Kč/ks
Po registraci bez DPH:
3 676,61 Kč
Vaše cena s DPH:
4 633,72 Kč/ks
Vaše cena bez DPH:
3 829,52 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138318
- Kód dodavatele:
- 2CCS893001R0204
- EAN:
- 7612271204556
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803N
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 10,5 W
S803N-C20 jistič 3P char. C 20A s klecovou svorkou Icu 36kA ABB 2CCS893001R0204
Jistič S803N-C20 (EAN: 7612271204556) je třípólový 3P jistič s charakteristikou C, jmenovitým proudem 20 A a klecovou svorkou, vhodný pro AC/DC.
Má jmenovité napětí 400 V, vypínací schopnost podle IEC 60947-2 Icu 36 kA (EN 60898: 20 kA), izolační napětí 690 V a frekvenci 50–60 Hz.
Patří do produktové řady S803N, má modulární šířku 4,5, stupeň krytí IP20, provozní teplotu -40–70 °C, možnost doplňkové výbavy ano a nespíná N vodič (spínající N vodič: ne).
Proč zvolit tento jistič?
- Určen pro napětí AC/DC, takže je použitelný jak ve střídavých, tak ve stejnosměrných obvodech.
- Navržen jako třípólový s 3 póly, vhodný pro třífázová zapojení.
- Má charakteristiku spouštění C, která odpovídá obvodům s běžnými náběhovými proudy.
- Jmenovitý proud 20 A pro ochranu obvodů s tímto zatížením.
- Hodnota Icu 36 kA udává schopnost přerušit zkratové proudy.
- Vypínací schopnost podle EN 60898 při 400 V: 20 kA.
Interní název produktu
S803N-C20
Podrobný popis produktu
S803N-C20; jistič typu S800N ; počet pólů: 3; vypínací charakteristika: C; jmenovitý proud: 20A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
