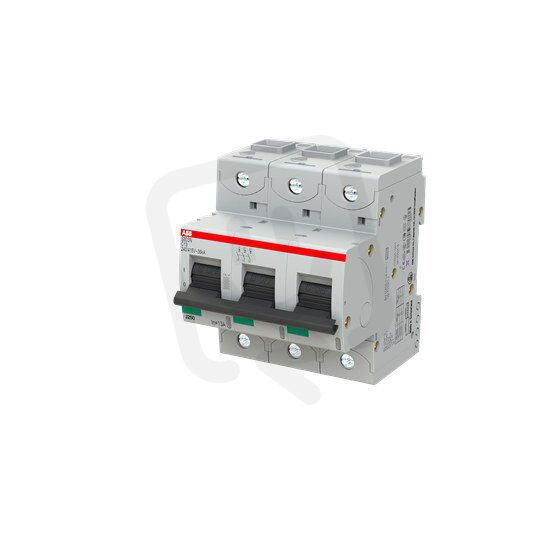

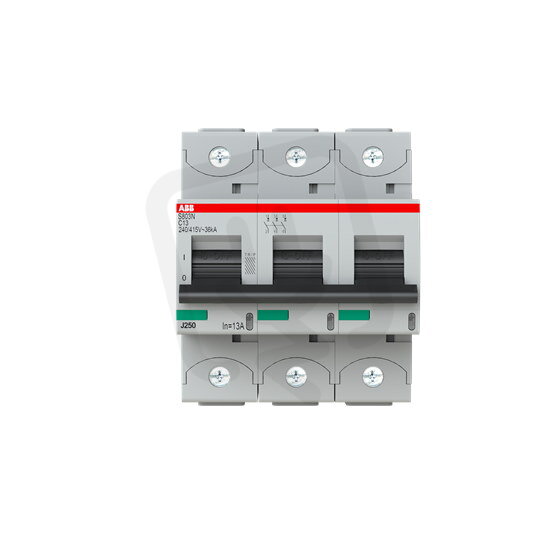

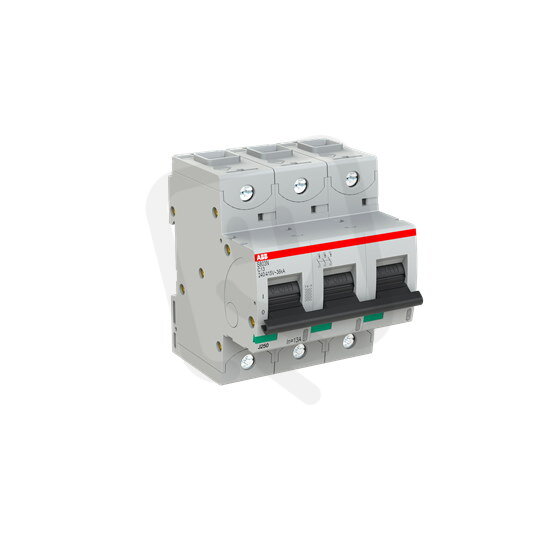

S803N-C13 jistič 3P char. C 13A s klecovou svorkou Icu 36kA ABB 2CCS893001R0134
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 982,43 Kč
Cena po registraci:
4 448,70 Kč/ks
Po registraci bez DPH:
3 676,61 Kč
Vaše cena s DPH:
4 633,72 Kč/ks
Vaše cena bez DPH:
3 829,52 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138316
- Kód dodavatele:
- 2CCS893001R0134
- EAN:
- 7612271204532
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803N
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 6 W
S803N-C13 jistič 3P char. C 13A s klecovou svorkou Icu 36kA ABB 2CCS893001R0134
S803N-C13 (EAN: 7612271204532) je třípólový modulární jistič řady S803N s charakteristikou C a jmenovitým proudem 13 A.
Má vypínací schopnost Icu 36 kA (IEC 60947-2, 400 V) a krátkodobou vypínací schopnost podle EN 60898 20 kA, je určen pro jmenovité napětí 400 V, frekvenci 50–60 Hz a nabízí ochranu 3 pólů při stupni krytí IP20.
Disponuje modulární šířkou 4,5, možností doplňkové výbavy, připojením vodičů pro pevný průřez 0–70 mm² a vícežilové připojení 0–50 mm², izolačním napětím Ui 690 V, impulsní odolností 8 kV a provozní teplotou -40 až 70 °C; spínání neutrálního vodiče není podporováno.
Proč si vybrat tento jistič?
- Je určen pro napětí AC/DC, takže ho lze použít ve střídavých i stejnosměrných instalacích.
- Má charakteristiku C, vhodnou pro obvody s běžnými spínacími proudy.
- S jmenovitým proudem 13 A pro jistění obvodů s tímto zatížením.
- Poskytuje vypínací zkratovou schopnost Icu 36 kA pro ochranu při vyšších zkratových proudech.
- Dle normy EN 60898 má vypínací schopnost 20 kA při 400 V.
- Má celkem 3 póly a je vybaven klecovou svorkou pro připojení vodičů.
Interní název produktu
S803N-C13
Podrobný popis produktu
S803N-C13; jistič typu S800N ; počet pólů: 3; vypínací charakteristika: C; jmenovitý proud: 13A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
