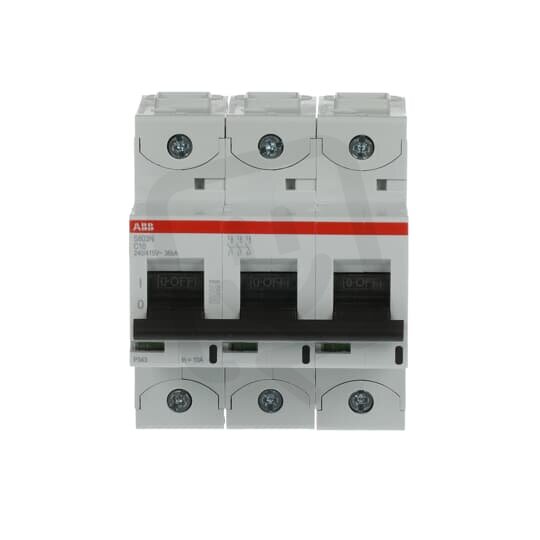

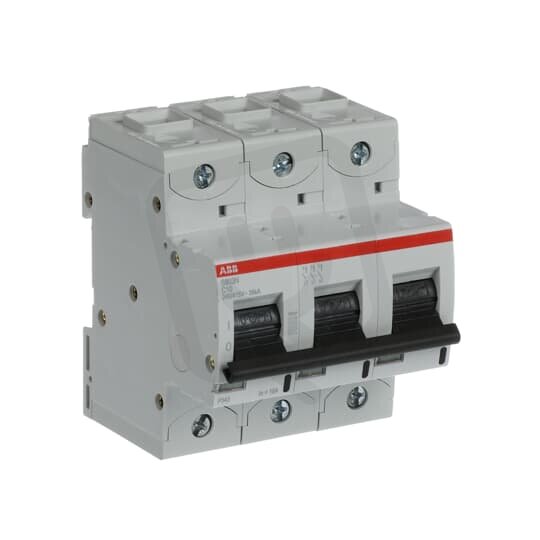

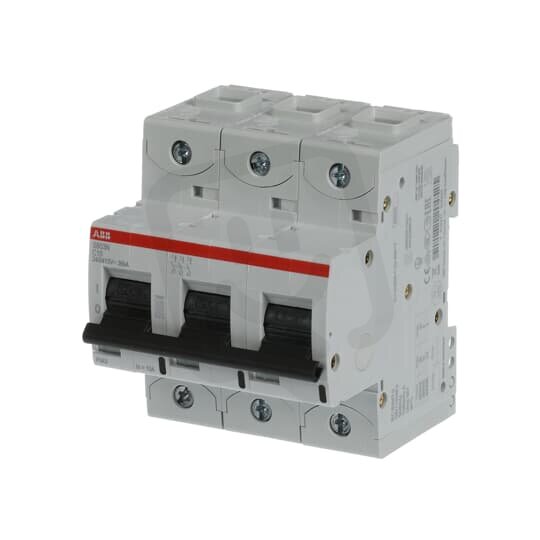

S803N-C10 jistič 3P char. C 10A s klecovou svorkou Icu 36kA ABB 2CCS893001R0104
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 982,43 Kč
Cena po registraci:
4 448,70 Kč/ks
Po registraci bez DPH:
3 676,61 Kč
Vaše cena s DPH:
4 633,72 Kč/ks
Vaše cena bez DPH:
3 829,52 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138315
- Kód dodavatele:
- 2CCS893001R0104
- EAN:
- 7612271204525
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803N
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 4,5 W
S803N-C10 jistič 3P char. C 10A s klecovou svorkou Icu 36kA ABB 2CCS893001R0104
Jistič S803N-C10 (EAN 7612271204525) je 3pólový jistič s charakteristikou C a jmenovitým proudem 10 A pro AC/DC s jmenovitým napětím 400 V.
Má vypínací zkratovou schopnost dle IEC 60947-2 36 kA (400 V) a dle EN 60898 20 kA, modulární šířku 4,5, stupeň krytí IP20, možnost doplňkové výbavy ano, spínání N vodiče ne a podporuje pevné vodiče do 70 mm2 a vícežilové připojení do 50 mm2.
Proč si vybrat tento jistič?
- Jmenovitý proud 10 A zabezpečuje ochranu obvodů odpovídajících tomuto zatížení.
- Charakteristika C je určena pro obvody s krátkodobými proudovými nárazy (např. motory či osvětlovací okruhy).
- Třípólové provedení (3P) umožňuje současnou ochranu všech tří fází.
- Kompatibilní se střídavým i stejnosměrným napětím (AC/DC), což rozšiřuje možnosti použití.
- Jmenovitá vypínací schopnost Icu 36 kA umožňuje přerušení silných zkratových proudů.
- Je vybaven klecovou svorkou (klecová svorka) pro spolehlivé a snadné připojení vodičů.
Interní název produktu
S803N-C10
Podrobný popis produktu
S803N-C10; jistič typu S800N ; počet pólů: 3; vypínací charakteristika: C; jmenovitý proud: 10A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
