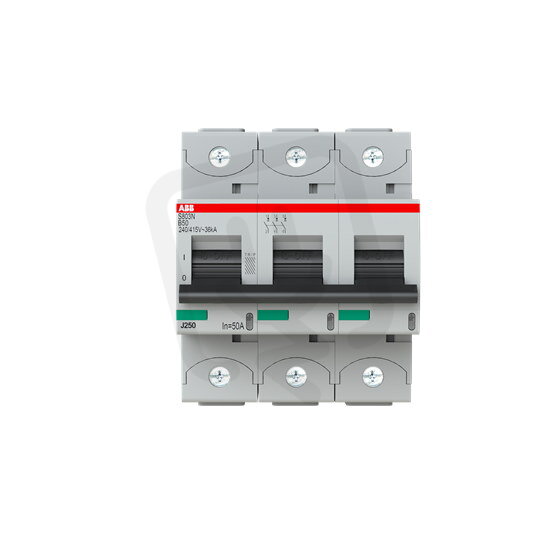

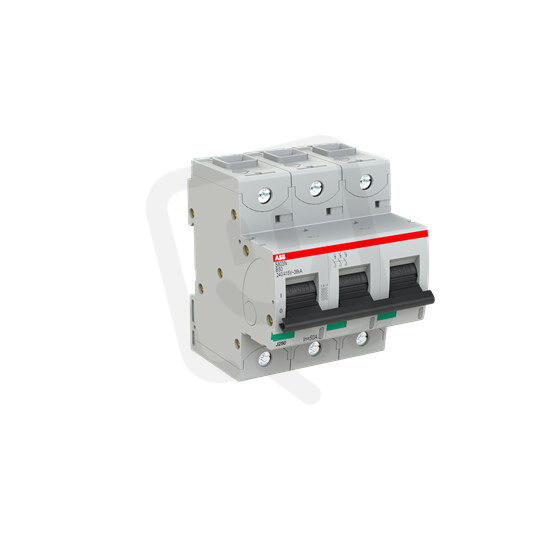

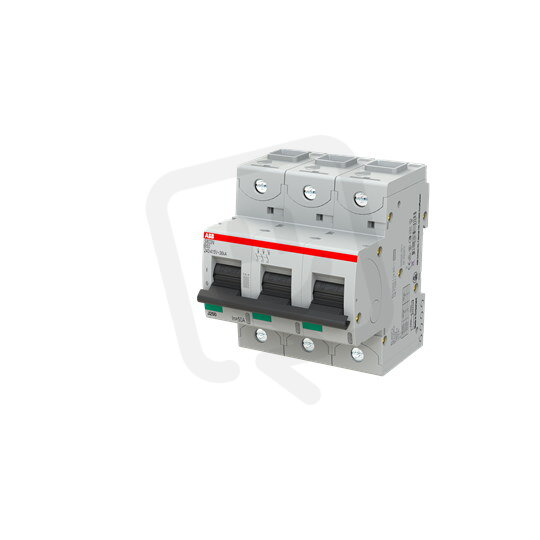

S803N-B50 jistič 3P char. B 50A s klecovou svorkou Icu 36kA ABB 2CCS893001R0505
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 472,14 Kč
Cena po registraci:
4 885,93 Kč/ks
Po registraci bez DPH:
4 037,96 Kč
Vaše cena s DPH:
5 089,15 Kč/ks
Vaše cena bez DPH:
4 205,91 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138274
- Kód dodavatele:
- 2CCS893001R0505
- EAN:
- 7612271204112
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803N
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 12,9 W
S803N-B50 jistič 3P char. B 50A s klecovou svorkou Icu 36kA ABB 2CCS893001R0505
S803N-B50 jistič od ABB (EAN 7612271204112) je třípólový (3P) s charakteristikou B, jmenovitým proudem 50 A a klecovou svorkou.
Má vypínací schopnost Icu 36 kA podle IEC 60947-2 (400 V) a podle EN 60898 20 kA, jmenovité napětí 400 V a je vhodný pro AC/DC při frekvenci 50–60 Hz.
Modulární šířka 4,5, stupeň krytí IP20, izolační napětí 690 V, impulsní odolné napětí 8 kV, vestavěná hloubka 82,5 mm, připojitelné průřezy pevného vodiče 0–70 mm2 a vícežilového 0–50 mm2, provozní teplota -40 až 70 °C a ztrátový výkon 12,9 W.
Proč si vybrat tento jistič?
- Má jmenovitý proud 50 A, vhodný pro obvody s vyšší zátěží.
- Charakteristika B je určena pro ochranu obvodů s běžnými indukčními i odporovými zátěžemi.
- Třípólové provedení s 3 chráněnými póly umožňuje současnou ochranu třífázových obvodů.
- Je kompatibilní s napětím AC/DC, takže ho lze použít v různých typech instalací.
- Vypínací schopnost dosahuje 36 kA (Icu), podle normy EN 60898 při 400 V činí 20 kA.
- Zabere na liště pouze 4,5 modulu, což usnadňuje plánování montážního prostoru.
Interní název produktu
S803N-B50
Podrobný popis produktu
S803N-B50; jistič typu S800N ; počet pólů: 3; vypínací charakteristika: B; jmenovitý proud: 50A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
