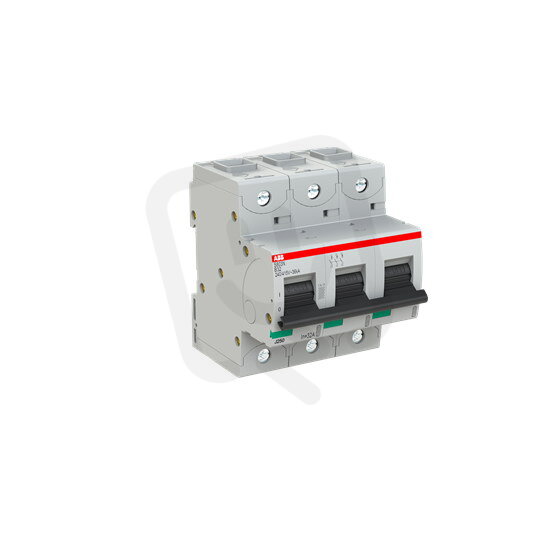

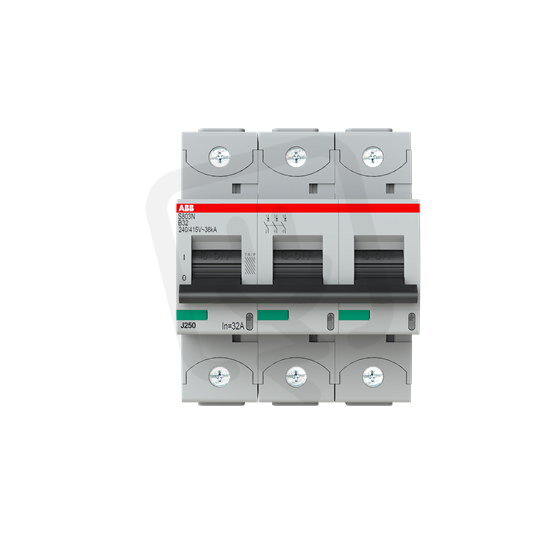

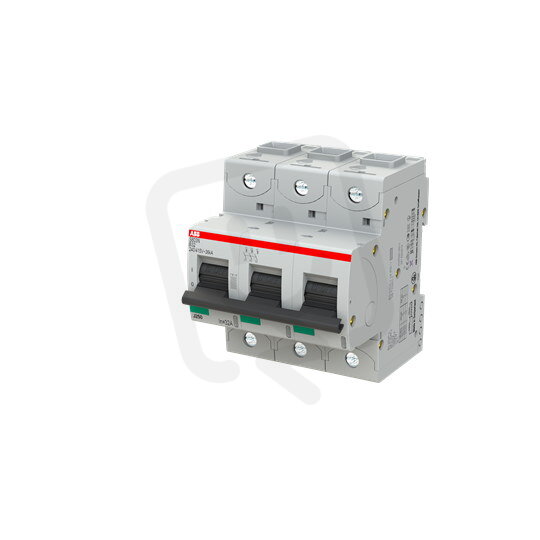

S803N-B32 jistič 3P char. B 32A s klecovou svorkou Icu 36kA ABB 2CCS893001R0325
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 982,43 Kč
Cena po registraci:
4 448,70 Kč/ks
Po registraci bez DPH:
3 676,61 Kč
Vaše cena s DPH:
4 633,72 Kč/ks
Vaše cena bez DPH:
3 829,52 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138272
- Kód dodavatele:
- 2CCS893001R0325
- EAN:
- 7612271204099
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803N
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 9,6 W
S803N-B32 jistič 3P char. B 32A s klecovou svorkou Icu 36kA ABB 2CCS893001R0325
Jistič S803N-B32 (EAN 7612271204099) je třípólový modulární přístroj s charakteristikou B a jmenovitým proudem 32 A pro AC/DC provoz při jmenovitém napětí 400 V.
Má vypínací zkratovou schopnost Icu 36 kA dle IEC 60947-2 (EN 60898: 20 kA), modulární šířku 4,5, stupeň krytí IP20 a nespíná N vodič.
Podporuje možnost doplňkové výbavy, vestavěnou hloubku 82,5 mm, připojení pevného vodiče 0–70 mm2 nebo vícežilového 0–50 mm2 a pracuje v rozsahu teplot -40–70 °C při ztrátovém výkonu 9,6 W.
Proč si vybrat tento jistič?
- Patří do produktové řady S803N od ABB (kód 2CCS893001R0325), takže jde o model známé řady.
- Má třípólové provedení (3 P), které chrání všechny tři fáze elektrického obvodu.
- Je určený pro střídavé i stejnosměrné napětí (AC/DC), což rozšiřuje možnosti nasazení.
- Nese charakteristiku B, tedy je citlivý na nižší hodnoty zkratových proudů a vhodný pro běžné obvody.
- Má jmenovitý proud 32 A, vhodný pro obvody s touto zátěží.
- Poskytuje vypínací schopnost Icu 36 kA a zkratovou schopnost 20 kA (EN 60898, 400 V), což určuje jeho odolnost vůči zkratovým stavům.
Interní název produktu
S803N-B32
Podrobný popis produktu
S803N-B32; jistič typu S800N ; počet pólů: 3; vypínací charakteristika: B; jmenovitý proud: 32A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
