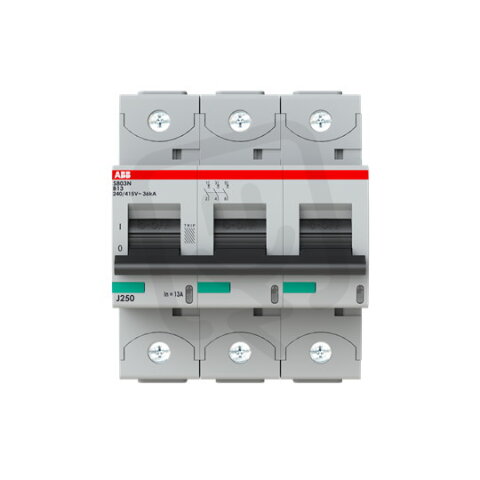

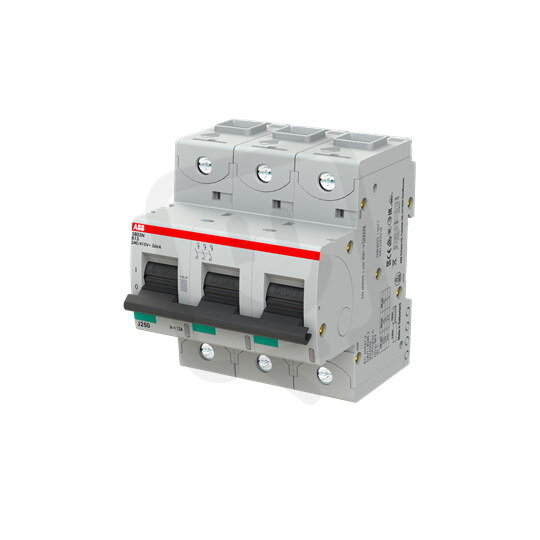

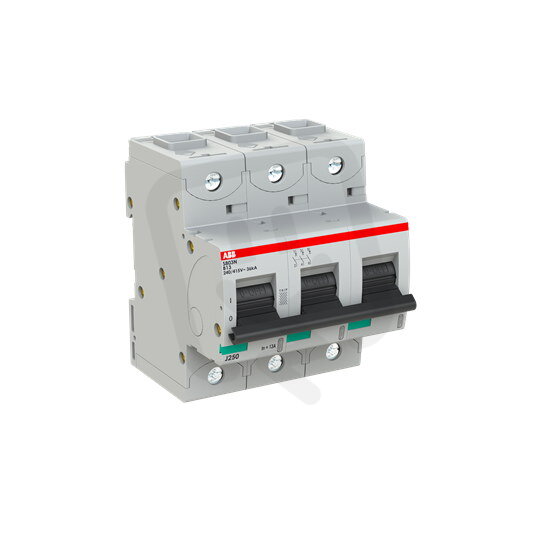

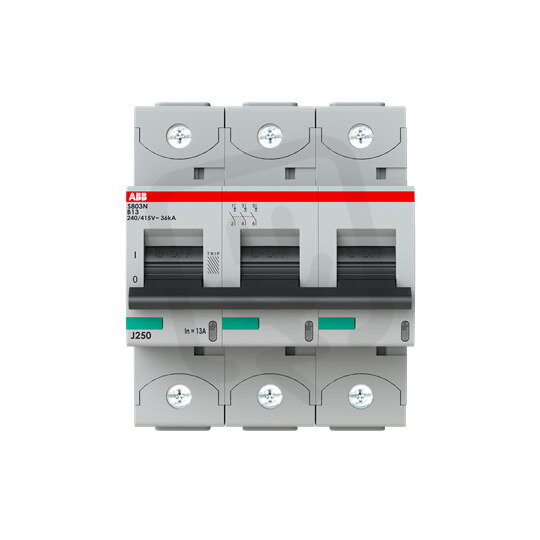

S803N-B13 jistič 3P char. B 13A s klecovou svorkou Icu 36kA ABB 2CCS893001R0135
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 982,43 Kč
Cena po registraci:
4 448,70 Kč/ks
Po registraci bez DPH:
3 676,61 Kč
Vaše cena s DPH:
4 633,72 Kč/ks
Vaše cena bez DPH:
3 829,52 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138268
- Kód dodavatele:
- 2CCS893001R0135
- EAN:
- 7612271204051
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803N
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 6 W
S803N-B13 jistič 3P char. B 13A s klecovou svorkou Icu 36kA ABB 2CCS893001R0135
S803N-B13 jistič 3P s charakteristikou B a jmenovitým proudem 13 A (EAN 7612271204051), modulární šířka 4,5 a vestavěná hloubka 82,5 mm, který nepřepíná neutrální vodič.
Má vypínací zkratovou schopnost 20 kA (EN 60898) a 36 kA (IEC 60947-2) při 400 V, stupeň krytí IP20, izolační napětí Ui 690 V, impulsní odolné napětí Uimp 8 kV, provozní teplotu -40 až 70 °C a umožňuje připojení pevného vodiče do 0–70 mm2 a vícežilového do 0–50 mm2; možnost doplňkové výbavy: ano.
Proč si vybrat tento jistič?
- Jmenovitý proud jističe činí 13 A, takže je vhodný pro ochranu obvodů s tímto zatížením.
- S charakteristikou vypínání B rychle reaguje na krátkodobé proudové nárazy, běžné v obytných a lehkých komerčních instalacích.
- Třípólové provedení s 3 póly umožňuje souběžnou ochranu všech fází třífázového rozvodu.
- Jistič má přerušovací schopnost Icu až 36 kA, což zvyšuje jeho odolnost vůči vysokým zkratovým proudům.
- Vypínací schopnost podle normy EN 60898 při 400 V je 20 kA, hodnocená pro standardní podmínky.
- Je určen pro napětí AC/DC, takže jej lze využít v různých typech elektrických systémů.
Interní název produktu
S803N-B13
Podrobný popis produktu
S803N-B13; jistič typu S800N ; počet pólů: 3; vypínací charakteristika: B; jmenovitý proud: 13A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
