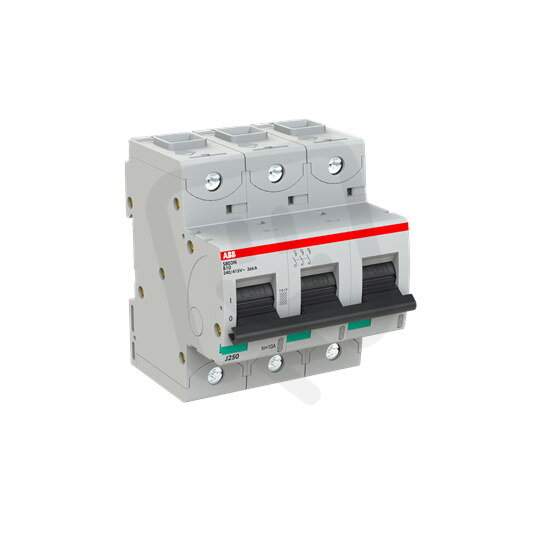

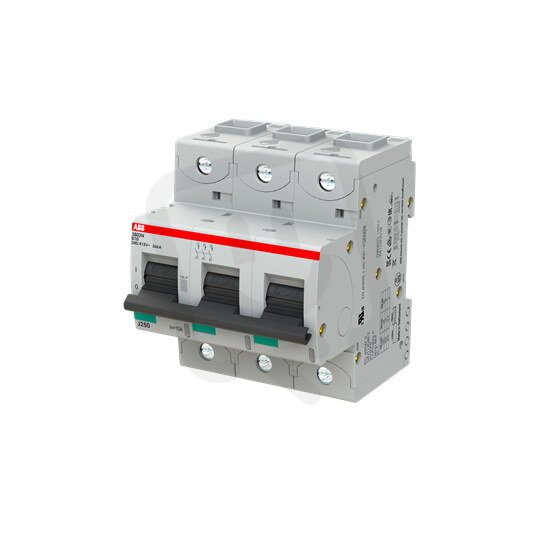

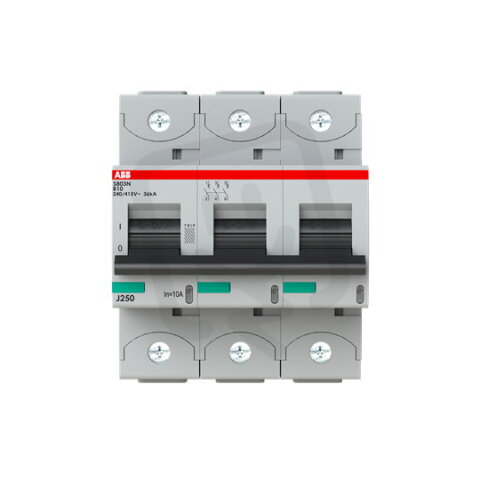

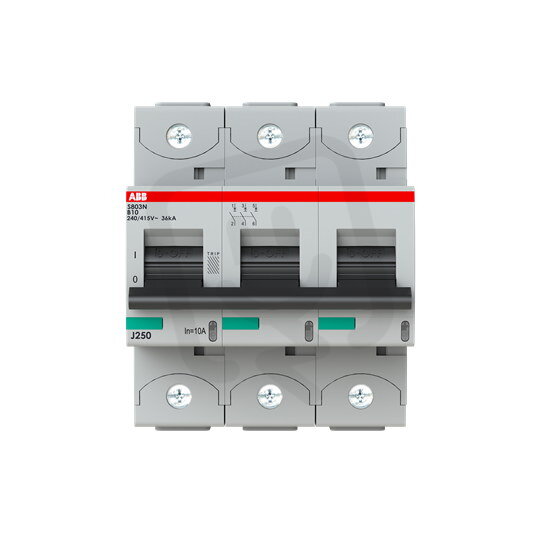

S803N-B10 jistič 3P char. B 10A s klecovou svorkou Icu 36kA ABB 2CCS893001R0105
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 982,43 Kč
Cena po registraci:
4 448,70 Kč/ks
Po registraci bez DPH:
3 676,61 Kč
Vaše cena s DPH:
4 633,72 Kč/ks
Vaše cena bez DPH:
3 829,52 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138267
- Kód dodavatele:
- 2CCS893001R0105
- EAN:
- 7612271204044
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,74 Kč
- Produktová řada:
- S803N
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 4,5 W
S803N-B10 jistič 3P char. B 10A s klecovou svorkou Icu 36kA ABB 2CCS893001R0105
Jistič S803N-B10 od ABB (EAN: 7612271204044) je třípólový modulární jistič s charakteristikou B, jmenovitým proudem 10 A a jmenovitým napětím 400 V pro AC/DC provoz.
Má vypínací zkratovou schopnost Icu 36 kA (IEC 60947-2, 400 V) a 20 kA dle EN 60898 (400 V), šířku 4,5 modulu, krytí IP20, vestavěnou hloubku 82,5 mm, možnost doplňkové výbavy (ano) a nepřepíná nulový vodič (ne).
Proč si vybrat tento jistič?
- Model S803N-B10 z produktové řady S803N, vhodný do rozvodených instalací.
- Tento jistič je určen pro třífázové obvody a má 3 póly.
- Jmenovitý proud je 10 A a vypínací charakteristika je B, takže reaguje na proudové přetížení a krátké zkraty podle této křivky.
- Kompatibilní s napětím AC/DC, což rozšiřuje možnosti použití v různých typech obvodů.
- Vypínací schopnost: Icu 36 kA (ultimátní) a dle normy EN 60898 při 400 V 20 kA.
- Zabírá 4,5 modulu na DIN liště a umožňuje spolehlivé připojení vodičů pomocí klecové svorky.
Interní název produktu
S803N-B10
Podrobný popis produktu
S803N-B10; jistič typu S800N ; počet pólů: 3; vypínací charakteristika: B; jmenovitý proud: 10A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
