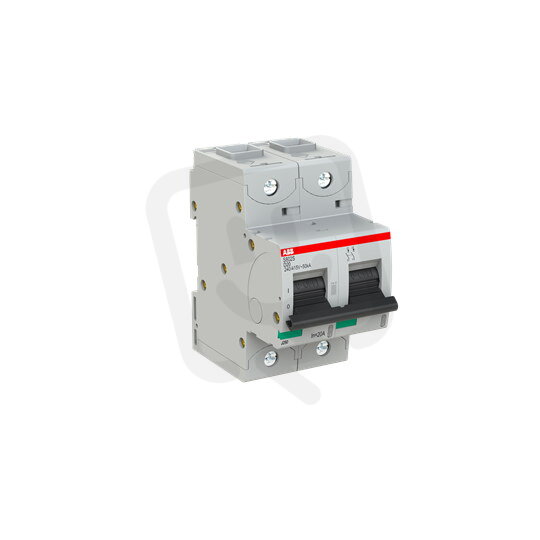

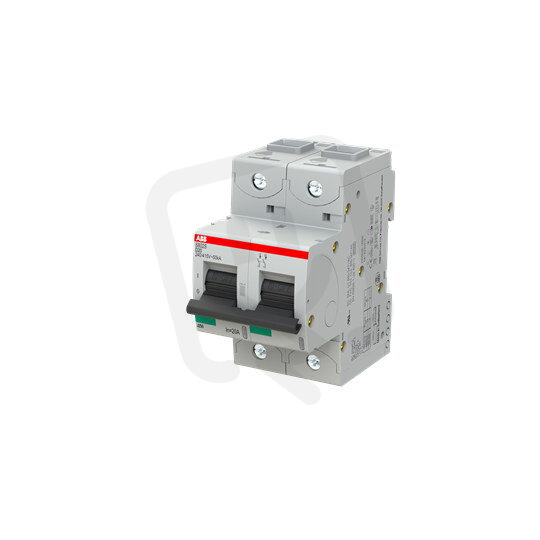

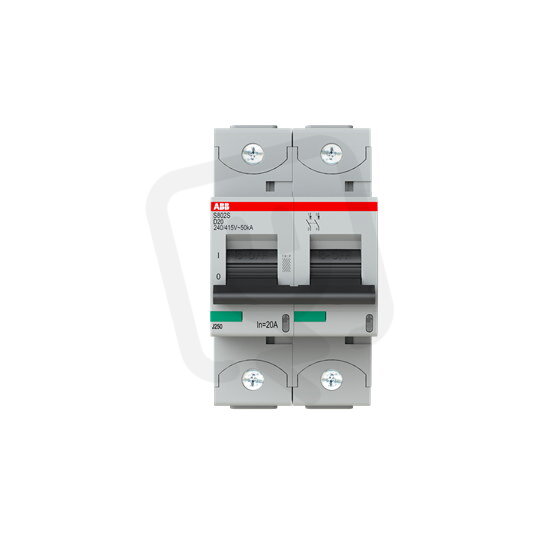

S802S-D20 jistič 2p char. D 20A s klecovou svorkou Icu 50kA ABB 2CCS862001R0201
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 543,07 Kč
Cena po registraci:
4 949,24 Kč/ks
Po registraci bez DPH:
4 090,28 Kč
Vaše cena s DPH:
5 155,10 Kč/ks
Vaše cena bez DPH:
4 260,41 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138546
- Kód dodavatele:
- 2CCS862001R0201
- EAN:
- 7612271201111
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,49 Kč
- Produktová řada:
- S802S
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 30 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 8,6 W
S802S-D20 jistič 2p char. D 20A s klecovou svorkou Icu 50kA ABB 2CCS862001R0201
Jistič S802S-D20 (ABB 2CCS862001R0201) s EAN 7612271201111 z produktové řady S802S je určen pro AC/DC aplikace.
Dvoupolový jistič 2p s charakteristikou D má jmenovitý proud 20 A, jmenovité napětí 400 V (AC/DC), vypínací schopnost Icu 50 kA (IEC 60947-2 400 V) / 30 kA (IEC 60947-2 230 V) a podle EN 60898 25 kA (400 V), modulární šířku 3 a stupeň krytí IP20; spínání N vodiče: ne, možnost doplňkové výbavy: ano.
Vestavěná hloubka 82,5 mm, průřez pevného vodiče 0–70 mm², průřez vícežilového připojení 0–50 mm² a provozní okolní teplota -40 až 70 °C; instalace pod omítku: ne, výbuchu odolný: ne.
Proč zvolit tento jistič?
- Má charakteristiku D, vhodnou pro obvody s krátkodobými nárazovými proudy při spouštění motorů.
- Poskytuje jmenovitý proud 20 A pro ochranu běžných okruhů osvětlení a zásuvek.
- Je dvojpólový (2p) jistič, který přerušuje oba vodiče zároveň.
- Je určen pro AC/DC napětí, takže ho lze použít v obvodech střídavého i stejnosměrného proudu.
- Má vypínací zkratovou schopnost Icu 50 kA a lcn 25 kA (EN 60898, 400 V), která zohledňuje chování při zkratu.
- Je vybaven klecovou svorkou pro spolehlivé upevnění vodičů a snadné připojení.
Interní název produktu
S802S-D20
Podrobný popis produktu
S802S-D20; jistič typu S800S ; počet pólů: 2; vypínací charakteristika: D; jmenovitý proud: 20A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
