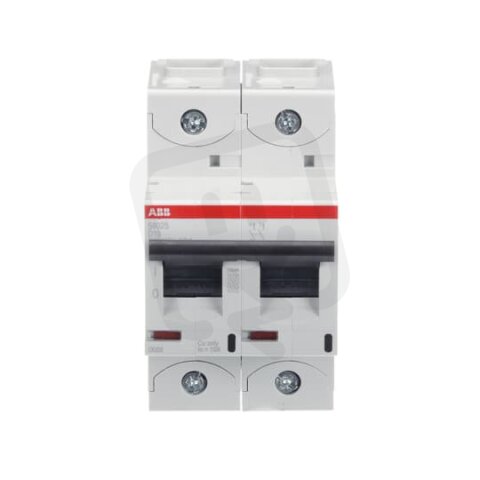

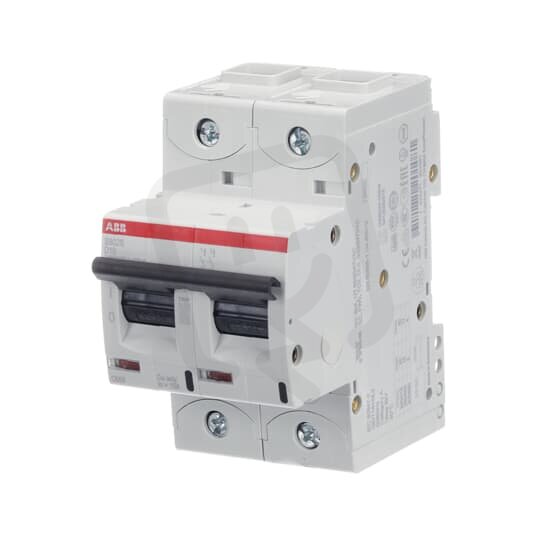

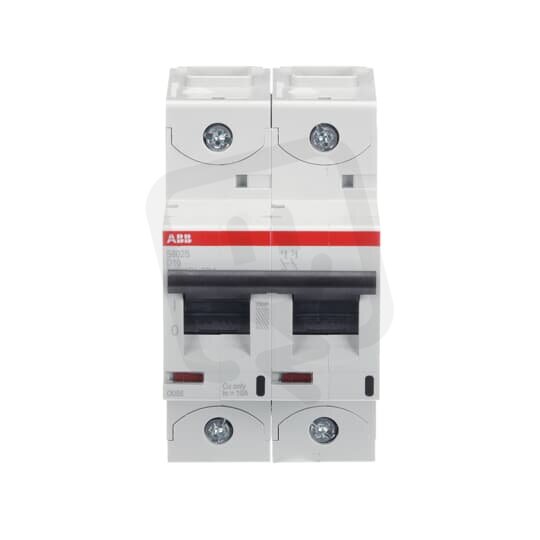

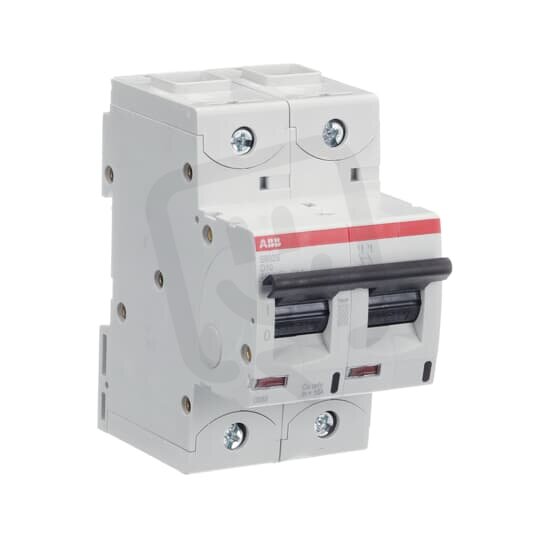

S802S-D10 jistič 2p char. D 10A s klecovou svorkou Icu 50kA ABB 2CCS862001R0101
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 543,07 Kč
Cena po registraci:
4 949,24 Kč/ks
Po registraci bez DPH:
4 090,28 Kč
Vaše cena s DPH:
5 155,10 Kč/ks
Vaše cena bez DPH:
4 260,41 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138543
- Kód dodavatele:
- 2CCS862001R0101
- EAN:
- 7612271201081
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,49 Kč
- Produktová řada:
- S802S
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 30 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 50 kA
- Ztrátový výkon:
- 4 W
S802S-D10 jistič 2p char. D 10A s klecovou svorkou Icu 50kA ABB 2CCS862001R0101
Jistič S802S‑D10 (ABB 2CCS862001R0101, EAN 7612271201081) je 2p přístroj s charakteristikou D a jmenovitým proudem 10 A, určený pro montáž na DIN lištu s modulární šířkou 3.
Podporuje střídavé i stejnosměrné napětí (AC/DC), má jmenovité napětí 400 V a vypínací zkratovou schopnost Icu 50 kA (400 V), resp. 30 kA (230 V) podle IEC a 25 kA (400 V) podle EN 60898.
Nabízí možnost doplňkové výbavy (ano), krytí IP20, nezapojuje spínání vodiče N (ne), umožňuje připojení pevných vodičů do 0–70 mm² a vícežilových do 0–50 mm² a pracuje v rozsahu okolní teploty -40–70 °C.
Proč si vybrat tento jistič?
- Je určen pro střídavé i stejnosměrné obvody díky typu napětí AC/DC.
- Jmenovitý proud 10 A poskytuje ochranu obvodům dimenzovaným na tento proud.
- Má proudovou charakteristiku D, vhodnou pro obvody s vyššími náběhovými proudy (např. u motorů).
- Chrání 2 póly (dvojpólové provedení), praktické pro dvoužilová zapojení.
- Vypínací zkratová schopnost Icu 50 kA; podle normy EN 60898 při 400 V je jmenovitá vypínací schopnost 25 kA.
- Patří do produktové řady S802S a zabírá 3 moduly na DIN liště.
Interní název produktu
S802S-D10
Podrobný popis produktu
S802S-D10; jistič typu S800S ; počet pólů: 2; vypínací charakteristika: D; jmenovitý proud: 10A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
