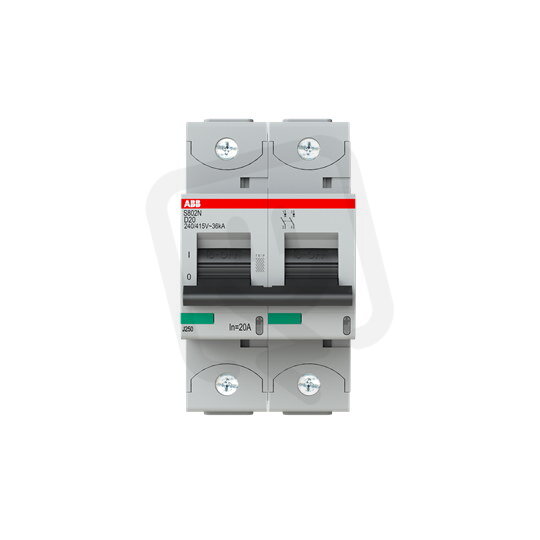

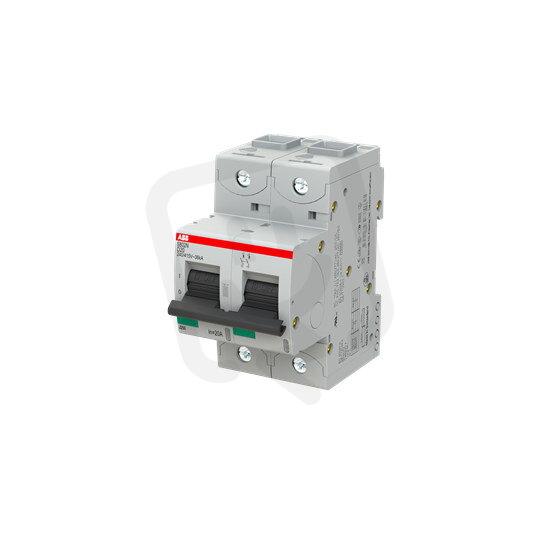

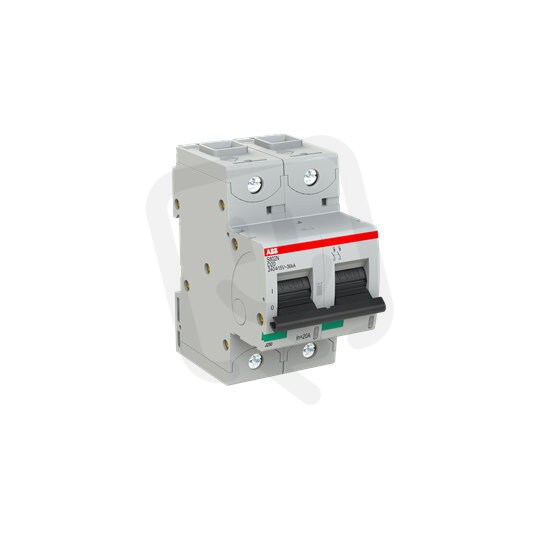

S802N-D20 jistič 2p char. D 20A s klecovou svorkou Icu 36kA ABB 2CCS892001R0201
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 988,09 Kč
Cena po registraci:
3 560,86 Kč/ks
Po registraci bez DPH:
2 942,86 Kč
Vaše cena s DPH:
3 708,96 Kč/ks
Vaše cena bez DPH:
3 065,26 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138354
- Kód dodavatele:
- 2CCS892001R0201
- EAN:
- 7612271204914
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,49 Kč
- Produktová řada:
- S802N
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 36 kA
- Ztrátový výkon:
- 7 W
S802N-D20 jistič 2p char. D 20A s klecovou svorkou Icu 36kA ABB 2CCS892001R0201
S802N-D20 jistič 2p char. D 20 A (EAN 7612271204914) je určen pro AC/DC provoz při jmenovitém napětí 400 V a nabízí vypínací schopnost Icu 36 kA (400 V).
Má modulární šířku 3, stupeň krytí IP20, izolační napětí Ui 690 V a impulsní odolné napětí Uimp 8 kV, provozní rozsah teplot -40 až 70 °C a ztrátový výkon 7 W, vhodné pro rozvody na 50–60 Hz s kategorií přepětí 4.
Připojí pevné vodiče do 0–70 mm² a vícežilové do 0–50 mm², podporuje doplňkovou výbavu (ano), nepřepíná neutrální vodič (spínající N vodič: ne) a má vypínací schopnost 20 kA podle EN/IEC (EN 60898 400 V / IEC 60947-2 230 V).
Proč si vybrat tento jistič?
- Určen pro napětí AC/DC, takže je použitelný ve střídavých i stejnosměrných obvodech.
- Má jmenovitý proud 20 A pro ochranu obvodů s tímto zatížením.
- S charakteristikou vypínání D, vhodnou pro obvody s vyššími náběhovými proudy (např. motory).
- Chrání 2 póly jako dvoupólový jistič.
- Vypínací zkratová schopnost 36 kA (Icu) pro odolnost vůči zkratovým proudům.
- Je vybaven klecovou svorkou pro spolehlivé a bezpečné připojení vodičů.
Interní název produktu
S802N-D20
Podrobný popis produktu
S802N-D20; jistič typu S800N ; počet pólů: 2; vypínací charakteristika: D; jmenovitý proud: 20A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
