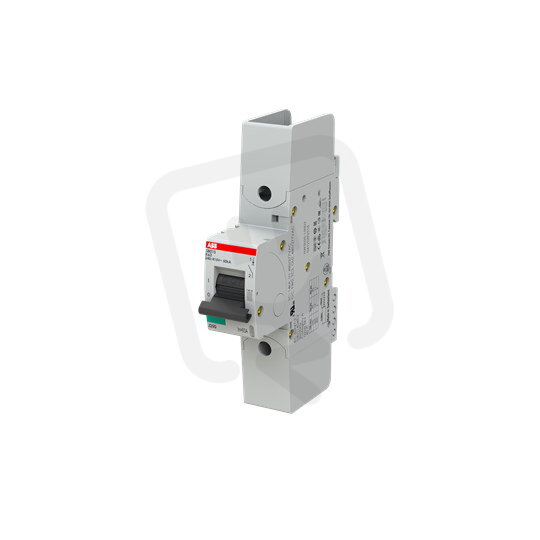

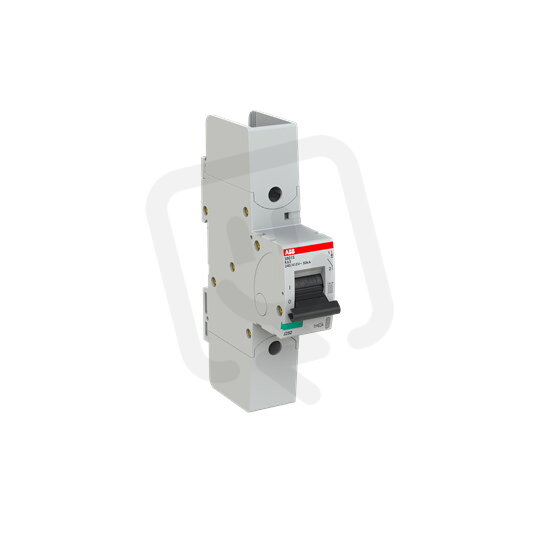

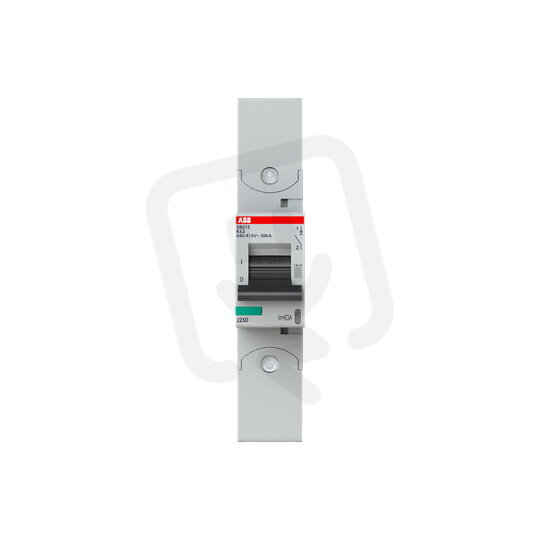

S801S-K63-R jistič 1p char. K 63A pro kabelové oko 50kA ABB 2CCS861002R0597
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138653
- Kód dodavatele:
- 2CCS861002R0597
- EAN:
- 7612271207564
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,25 Kč
- Produktová řada:
- S801S
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 25 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 6 kA
- Ztrátový výkon:
- 6,4 W
S801S-K63-R jistič 1p char. K 63A pro kabelové oko 50kA ABB 2CCS861002R0597
S801S-K63-R jistič jednopólový charakteristiky K s proudem 63 A pro kabelové oko (ABB 2CCS861002R0597, EAN: 7612271207564) z řady S801S má kompaktní provedení s modulární šířkou 1,5 a vestavěnou hloubkou 82,5 mm.
Elektricky je určen pro jmenovité napětí 230 V (typ napětí AC/DC), pracuje na frekvenci 50–60 Hz, má krytí IP20, izolační napětí Ui 690 V a impulsní odolnost Uimp 8 kV.
Vypínací schopnosti a připojení: ln EN 60898 230 V 25 kA, ln EN 60898 400 V 25 kA, Icu IEC 60947-2 230 V 50 kA, Icu IEC 60947-2 400 V 6 kA; dále třída omezení proudu 3, pro průřez pevného vodiče 0–70 mm2, průřez vícežilového připojení 0–50 mm2, provozní teplota -40–70 °C, ztrátový výkon 6,4 W, možnost doplňkové výbavy: ano, spínající N vodič: ne, výbuchu odolný: ne, instalace pod omítku: ne.
Proč si vybrat tento jistič?
- Je jednopólový (1 pól), vhodný pro přerušení a ochranu jediného obvodu.
- Zajišťuje ochranu obvodu s jmenovitým proudem 63 A.
- Má charakteristiku K, definující jeho spouštěcí chování pro aplikace s vyššími spouštěcími proudy.
- Dosahuje vypínací zkratové schopnosti 25 kA podle EN 60898 (230/400 V).
- Je vhodný pro napětí AC i DC, což rozšiřuje možnosti použití.
- Je určený pro připojení kabelového oka, což usnadňuje pevné a spolehlivé připojení vodičů.
Interní název produktu
S801S-K63-R
