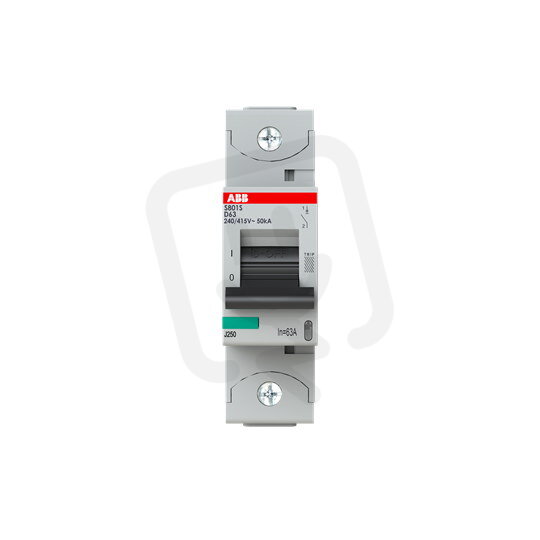

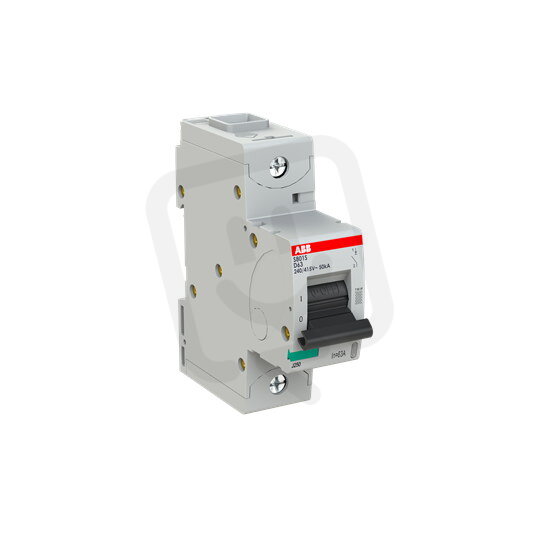

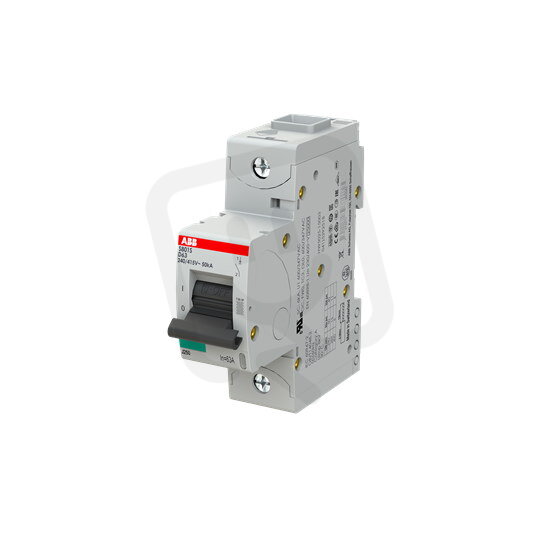

S801S-D63 jistič 1p char. D 63A s klecovou svorkou Icu 50kA ABB 2CCS861001R0631
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 298,51 Kč
Cena po registraci:
2 945,13 Kč/ks
Po registraci bez DPH:
2 433,99 Kč
Vaše cena s DPH:
3 067,63 Kč/ks
Vaše cena bez DPH:
2 535,23 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138539
- Kód dodavatele:
- 2CCS861001R0631
- EAN:
- 7612271201043
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,25 Kč
- Produktová řada:
- S801S
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 25 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 6 kA
- Ztrátový výkon:
- 6,4 W
S801S-D63 jistič 1p char. D 63A s klecovou svorkou Icu 50kA ABB 2CCS861001R0631
Jistič S801S-D63 (EAN 7612271201043) je jednopólový modulární jistič s charakteristikou D a jmenovitým proudem 63 A, určený pro AC/DC s jmenovitým napětím 230 V, modulární šířkou 1,5 a stupněm krytí IP20.
Má vypínací zkratovou schopnost Icu 50 kA (IEC 60947-2, 230 V), 6 kA (IEC 60947-2, 400 V) a podle EN 60898 25 kA, nepřepíná nulový vodič, má možnost doplňkové výbavy a umožňuje připojení vodičů do průřezu 0–70 mm² (pevný) nebo 0–50 mm² (vícežilový); provozní teplota je -40–70 °C a ztrátový výkon 6,4 W.
Proč zvolit tento jistič?
- Je určen pro napětí AC/DC, takže jej lze použít v obvodech střídavého i stejnosměrného proudu.
- Má spouštěcí charakteristiku D, vhodnou pro ochranu obvodů s vysokými záběrovými proudy (např. motory).
- Jmenovitý proud činí 63 A, což odpovídá běžným provozním požadavkům.
- Vypínací zkratová schopnost (Icu) dosahuje 50 kA (ABB 2CCS861001R0631).
- Vypínací zkratová schopnost podle EN 60898 (lcn) je 25 kA pro 230 i 400 V.
- Je vybaven klecovou svorkou pro spolehlivé upevnění vodičů.
Interní název produktu
S801S-D63
Podrobný popis produktu
S801S-D63; jistič typu S800S ; počet pólů: 1; vypínací charakteristika: D; jmenovitý proud: 63A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
