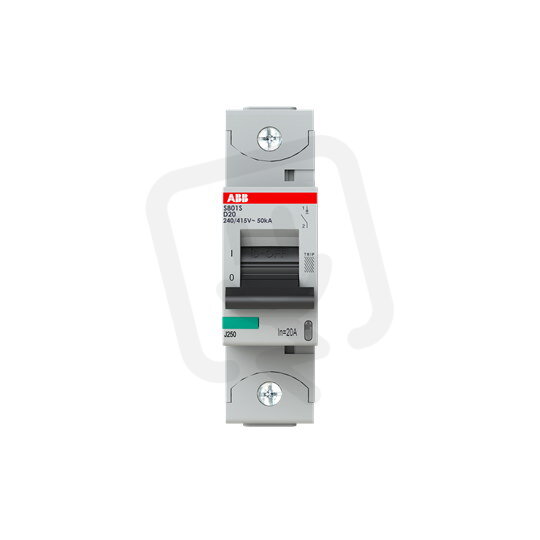

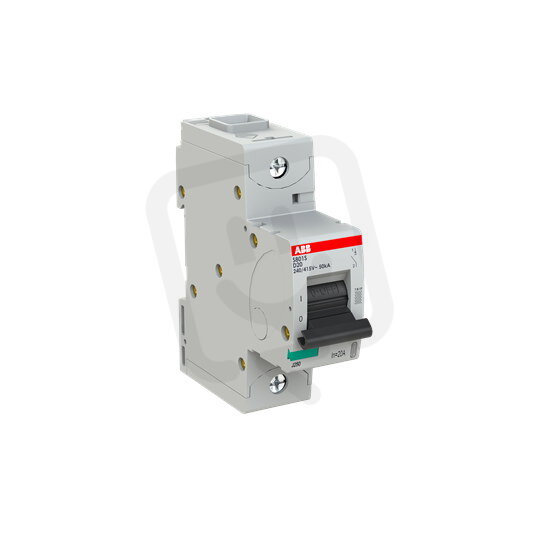

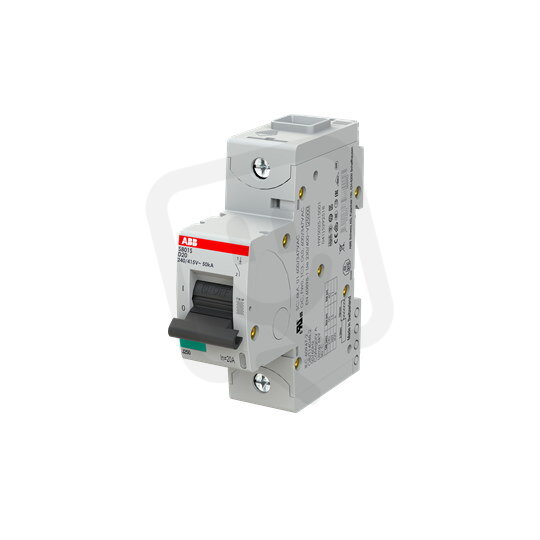

S801S-D20 jistič 1p char. D 20A s klecovou svorkou Icu 50kA ABB 2CCS861001R0201
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 757,84 Kč
Cena po registraci:
2 462,40 Kč/ks
Po registraci bez DPH:
2 035,04 Kč
Vaše cena s DPH:
2 564,81 Kč/ks
Vaše cena bez DPH:
2 119,68 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138534
- Kód dodavatele:
- 2CCS861001R0201
- EAN:
- 7612271200992
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,25 Kč
- Produktová řada:
- S801S
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 25 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 6 kA
- Ztrátový výkon:
- 3,5 W
S801S-D20 jistič 1p char. D 20A s klecovou svorkou Icu 50kA ABB 2CCS861001R0201
Jistič S801S-D20 (EAN: 7612271200992) je jednopólový modulární jistič s charakteristikou D a jmenovitým proudem 20 A, určený pro AC/DC při jmenovitém napětí 230 V a zabírá 1,5 modulu.
Má vypínací zkratové schopnosti 50 kA (IEC 60947-2, 230 V) a 6 kA (IEC 60947-2, 400 V), krytí IP20, možnost doplňkové výbavy, nepřepíná N vodič a podporuje pevné vodiče do 70 mm2 nebo vícežilové připojení do 50 mm2, přičemž provozní teplota je -40 až 70 °C.
Proč si vybrat tento jistič?
- Je určen pro provoz na AC/DC, takže ho lze použít ve střídavých i stejnosměrných obvodech.
- Charakteristika spínání D umožňuje průchod vyšších proudových rázů, což je vhodné například při rozběhu motorů.
- Jmenovitý proud 20 A je vhodný pro běžné obvody osvětlení a menších spotřebičů.
- Vypínací schopnost je specifikovaná jako Icu 50 kA, přičemž podle EN 60898 je uvedena hodnota 25 kA pro 230/400 V.
- Kompaktní jednopólové provedení s 1 pólem a modulární šířkou 1,5 modulu šetří místo v rozvaděči.
- Patří do produktové řady S801S a je vybaven klecovou svorkou pro spolehlivé a rychlé připojení vodičů.
Interní název produktu
S801S-D20
Podrobný popis produktu
S801S-D20; jistič typu S800S ; počet pólů: 1; vypínací charakteristika: D; jmenovitý proud: 20A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
