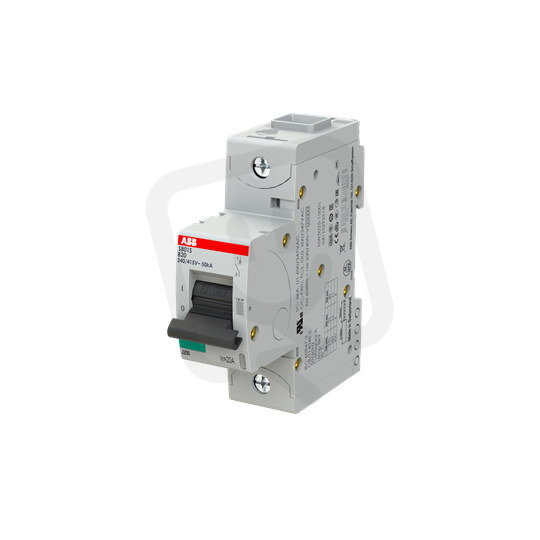

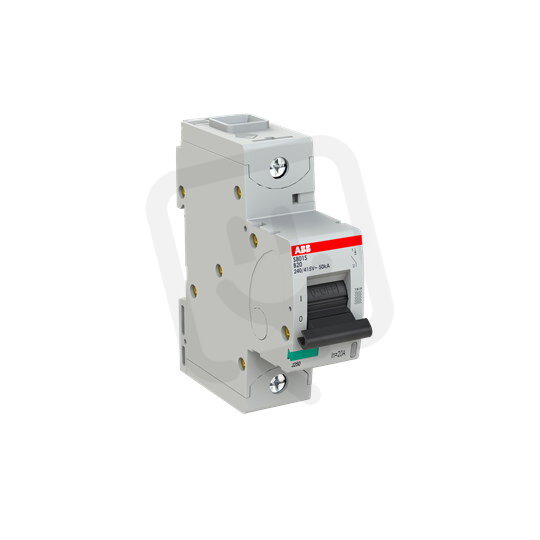

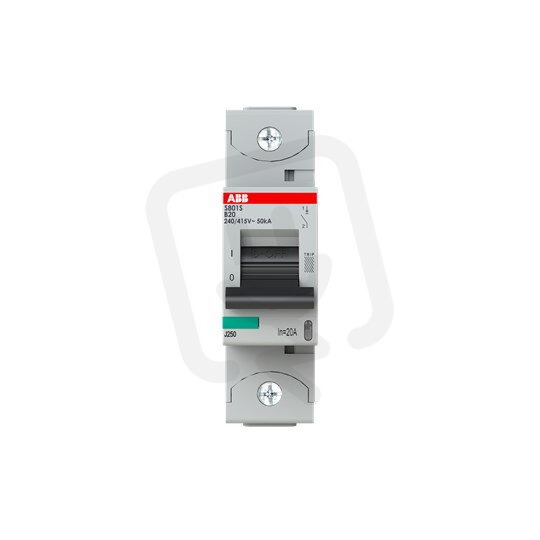

S801S-B20 jistič 1p char. B 20A s klecovou svorkou Icu 50kA ABB 2CCS861001R0205
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 404,02 Kč
Cena po registraci:
2 146,48 Kč/ks
Po registraci bez DPH:
1 773,95 Kč
Vaše cena s DPH:
2 235,75 Kč/ks
Vaše cena bez DPH:
1 847,73 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138390
- Kód dodavatele:
- 2CCS861001R0205
- EAN:
- 7612271200039
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,25 Kč
- Produktová řada:
- S801S
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 25 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 6 kA
- Ztrátový výkon:
- 3,5 W
S801S-B20 jistič 1p char. B 20A s klecovou svorkou Icu 50kA ABB 2CCS861001R0205
Modulární jistič S801S-B20 od ABB (EAN 7612271200039) je jednopólový přístroj s klecovou svorkou, charakteristikou B a jmenovitým proudem 20 A, určený pro napětí 230 V a šířku 1,5 modulu.
Vypínací schopnosti zahrnují Icu 50 kA (IEC 60947-2 při 230 V) a 6 kA při 400 V, pro EN 60898 je uvedena hodnota 25 kA; přístroj nabízí možnost doplňkové výbavy a svorky pro pevné vodiče do 0–70 mm² a vícežilové do 0–50 mm².
Provozní rozsah teplot je -40 až 70 °C, izolační napětí 690 V s impulzní odolností 8 kV a ztrátovým výkonem 3,5 W.
Proč si vybrat tento jistič?
- Je vhodný do obvodů s napětím AC/DC, což zajišťuje flexibilitu při instalaci.
- Má spouštěcí charakteristiku B, určenou pro ochranu převážně rezistivních zátěží.
- Jmenovitý proud 20 A poskytuje spolehlivou ochranu vhodnou pro běžné obvodové zátěže.
- Kompaktní provedení s šířkou 1,5 modulu usnadňuje montáž v rozvaděčích s omezeným prostorem.
- Umožňuje přerušit zkratové proudy až do Icu 50 kA, což zvyšuje bezpečnost instalace.
- Jednopólové provedení s 1 chráněným pólem je vhodné pro jednofázové obvody.
Interní název produktu
S801S-B20
Podrobný popis produktu
S801S-B20; jistič typu S800S ; počet pólů: 1; vypínací charakteristika: B; jmenovitý proud: 20A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
