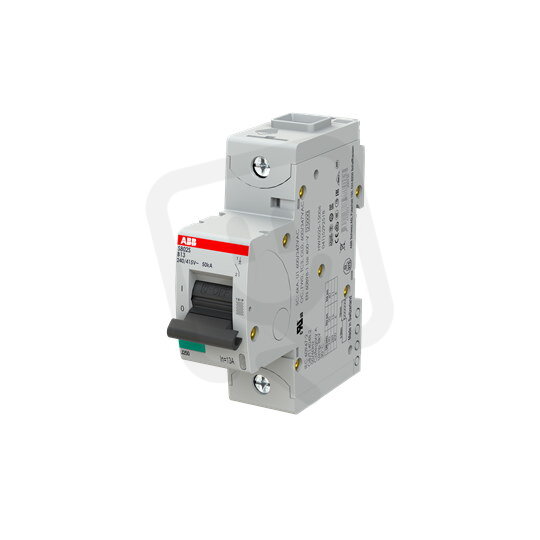

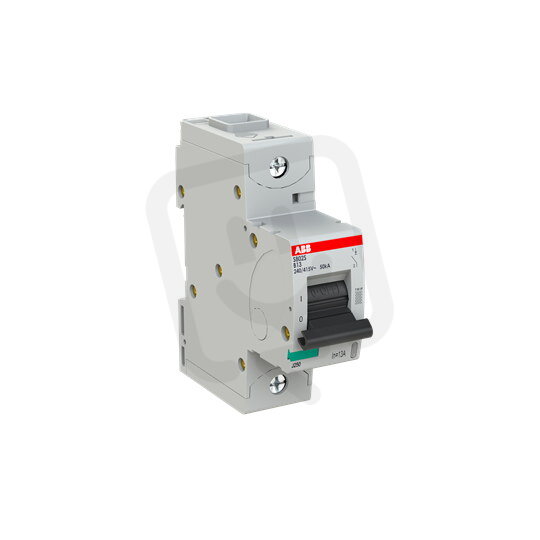

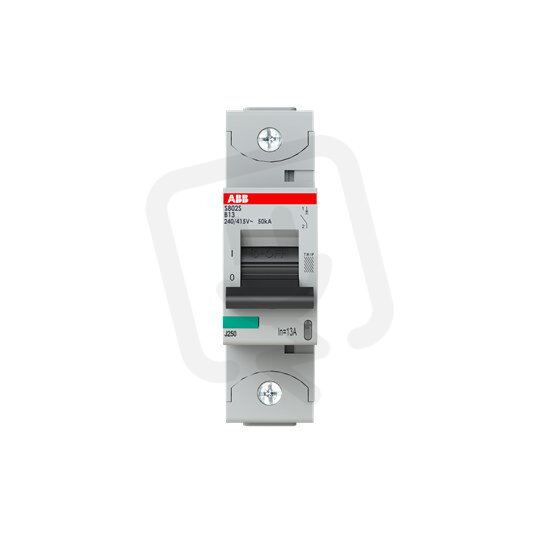

S801S-B13 jistič 1p char. B 13A s klecovou svorkou Icu 50kA ABB 2CCS861001R0135
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 404,02 Kč
Cena po registraci:
2 146,48 Kč/ks
Po registraci bez DPH:
1 773,95 Kč
Vaše cena s DPH:
2 235,75 Kč/ks
Vaše cena bez DPH:
1 847,73 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138388
- Kód dodavatele:
- 2CCS861001R0135
- EAN:
- 7612271200015
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,25 Kč
- Produktová řada:
- S801S
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 25 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 50 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 6 kA
- Ztrátový výkon:
- 2 W
S801S-B13 jistič 1p char. B 13A s klecovou svorkou Icu 50kA ABB 2CCS861001R0135
S801S-B13 jistič 1p s charakteristikou B a jmenovitým proudem 13 A (EAN: 7612271200015, ABB 2CCS861001R0135) je modulární prvek s klecovou svorkou a šířkou 1,5 modulu pro snadnou montáž.
Má vypínací schopnost dle IEC 60947-2 50 kA (230 V) a 6 kA (400 V), dle EN 60898 25 kA (230/400 V), jmenovité napětí 230 V, stupeň krytí IP20, vestavnou hloubku 82,5 mm, podporu připojení vodičů 0–70 mm2 (pevné) a 0–50 mm2 (vícežilové), N vodič se nepřepíná a doplňková výbava je možná (provozní teplota -40–70 °C).
Proč si vybrat tento jistič?
- Má charakteristiku B, vhodnou pro ochranu obvodů s převážně rezistivním zatížením.
- Poskytuje jmenovitý proud 13 A pro ochranu menších spotřebičů a jednoduchých obvodů.
- Disponuje vypínací schopností Icu 50 kA a zároveň vypínací schopností lcn 25 kA (EN 60898) při 230 i 400 V, což odpovídá příslušným normám.
- Je určený pro 1 chráněný pól, tedy pro jednofázové instalace.
- Obsahuje klecovou svorku pro pevné a bezpečné připojení vodičů.
- Zabírá modulární šířku 1,5, čímž šetří místo na DIN liště.
Interní název produktu
S801S-B13
Podrobný popis produktu
S801S-B13; jistič typu S800S ; počet pólů: 1; vypínací charakteristika: B; jmenovitý proud: 13A; s klecovou svorkou; Icu = 50 kA (240 / 415V AC)
