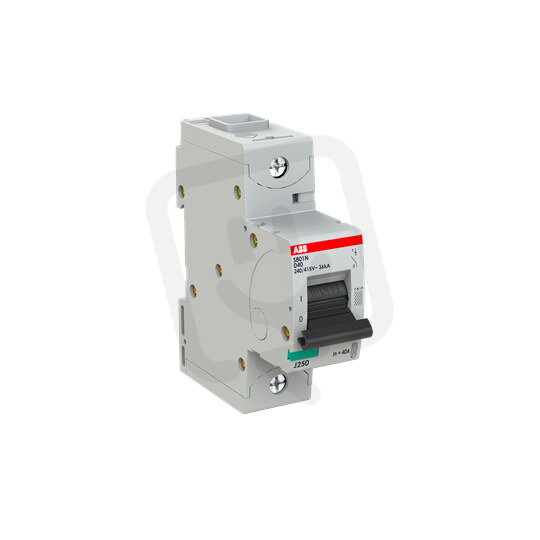

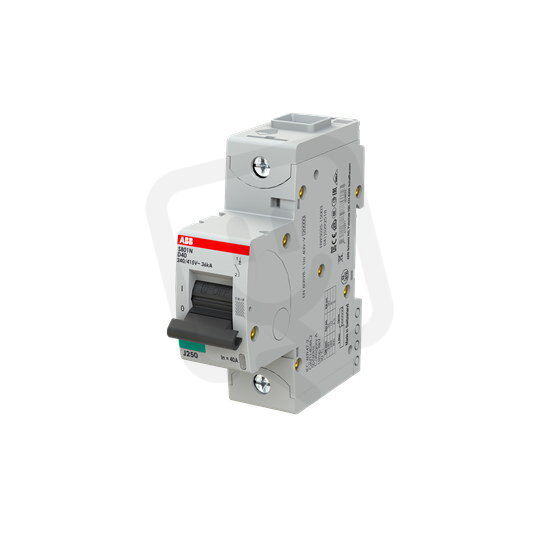

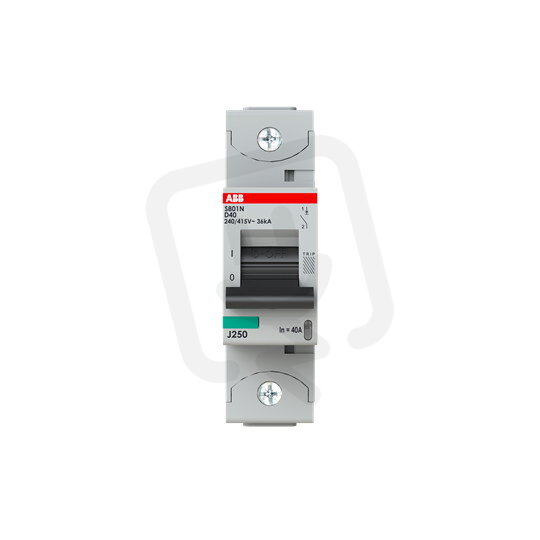

S801N-D40 jistič 1p char. D 40A s klecovou svorkou Icu 36kA ABB 2CCS891001R0401
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 987,91 Kč
Cena po registraci:
1 774,95 Kč/ks
Po registraci bez DPH:
1 466,90 Kč
Vaše cena s DPH:
1 848,77 Kč/ks
Vaše cena bez DPH:
1 527,91 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0138345
- Kód dodavatele:
- 2CCS891001R0401
- EAN:
- 7612271204822
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,25 Kč
- Produktová řada:
- S801N
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 8 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 690 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 4
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -40-70 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0-70 mm2
- Průřez vícežilového připojení:
- 0-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 82,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 20 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 36 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 4,5 kA
- Ztrátový výkon:
- 3,7 W
S801N-D40 jistič 1p char. D 40A s klecovou svorkou Icu 36kA ABB 2CCS891001R0401
S801N-D40 jistič 1p s klecovou svorkou, charakteristikou D a jmenovitým proudem 40 A (EAN 7612271204822), určený pro AC/DC napětí.
Má vypínací zkratovou schopnost podle IEC 60947-2 36 kA při 230 V a 4,5 kA při 400 V, podle EN 60898 je udávána 20 kA pro 230 V i 400 V a pracuje na frekvenci 50–60 Hz.
Pro montáž zabírá modulární šířku 1,5 a vestavěnou hloubku 82,5 mm, má stupeň krytí IP20, umožňuje připojení pevného vodiče 0–70 mm2 nebo vícežilového 0–50 mm2, má izolační napětí Ui 690 V, impulzní odolnost 8 kV, provozní teplotu -40–70 °C a možnost doplňkové výbavy; nepřepíná neutrální vodič.
Proč si vybrat tento jistič?
- Je určen pro napětí AC/DC, takže ho lze použít ve střídavých i stejnosměrných obvodech.
- Má charakteristiku D, vhodnou pro obvody s vyššími spouštěcími proudy a induktivní zátěží.
- Má jmenovitý proud 40 A, který určuje jeho proudovou kapacitu.
- Nabízí vypínací zkratovou schopnost (Icu) 36 kA, takže zvládne silné zkratové proudy.
- Vypínací schopnost podle EN 60898 je 20 kA při 230 V i při 400 V.
- Je vybaven klecovou svorkou pro spolehlivé připojení vodičů a má modulární šířku 1,5 modulu, která šetří místo v rozvaděči.
Interní název produktu
S801N-D40
Podrobný popis produktu
S801N-D40; jistič typu S800N ; počet pólů: 1; vypínací charakteristika: D; jmenovitý proud: 40A; s klecovou svorkou; Icu = 36 kA (240 / 415V AC)
